自己制作无线网卡天线

05-08
最近迷上用笔记本电脑无线上网,就是家里放一个无线的路由器,用笔记本电脑可以在任何地点上网,不用受网线的束缚。可是因为无线网络使用的是频率高达2.4GHz的高频信号,而且发射功率小,功率衰减得也十分厉害,在其它房间因为有墙壁的阻隔,接收到的信号就更弱了,严重影响到上网的速度。于是查了一些资料,决定自己动手做一个适用于无线上网卡的外接天线。

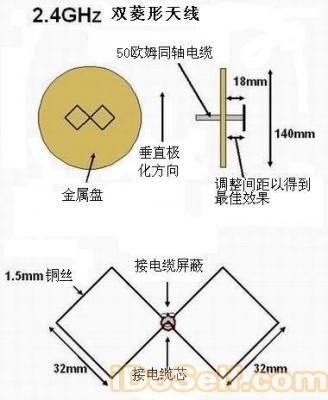

  如下面的图纸,这种天线叫做“双菱形天线”。背面的金属圆盘是用来反射电磁信号的,圆盘前面的双菱形才是接收信号的天线。



步骤1:

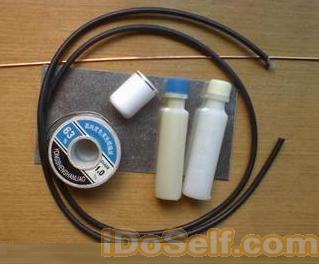

2mm直径的铜丝一根、铝板一块、50欧姆同轴电缆一段、AB胶、焊锡、化妆品的瓶盖一个;

步骤2:

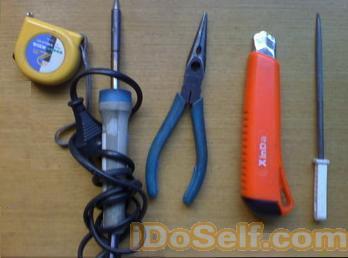

卷尺、电烙铁、尖嘴钳、壁纸刀、圆锉、钢锯、手电钻(后面两样没在照片里);

步骤3:

  我们先来计算一下无线网络信号使用的无线电波的波长。所有天线的尺寸都是根据它所接收或发射的无线电波的波长决定的,所以这一点至关重要。传输无线网络信号使用的是频率大约在2.4GHz的高频电磁波,根据公式:波长=波速/频率,当然这个波速就是光速,一般近似为30万公里每秒。经计算得这个波长大约为12.5CM。

  我们用连接对角线的办法找到铝板的中心,在上面用手电钻打孔。铝板的长度应该略微大于无线电波的波长,也就是12.5CM,原因是这样反射电波的效果比较好。这个孔是给同轴电缆留的,因此略大于电缆直径即可,我用的是7mm的钻头。



步骤4:

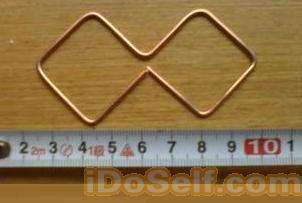

用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。

注意每个菱形的周长应该等于一个波长12.5CM,即一条边长为12.5/4=3.125CM。可是菱形的边长还与铜丝的粗细有关,而且实际使用的无线网络的电磁波也不绝对等于2.4GHz,因此在网络上查资料菱形的边长会有N个版本,我用的是整数3CM。

经过实际操作大家会发现,即使事先量得很准确,在用尖嘴钳弯曲铜丝的时候,误差可能也不止1个毫米,因此计算得再精确也没用。其实这种高频的线圈对天线的尺寸要求是非常严格的,当然对于个人DIY来讲,没办法达到很高的精度。




步骤5:

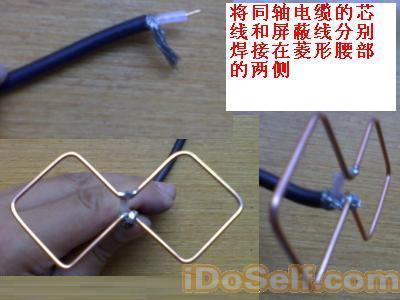

把50欧姆同轴电缆的芯线和屏蔽线剥开,分别焊接在菱形的两个“腰”上

步骤6:

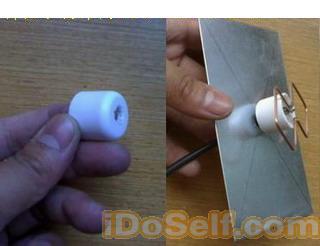

把化妆品的瓶盖剪成大约20mm高,这个瓶盖的作用是固定菱形天线,并使天线与后面的金属板保持特定的距离。我们使用的图纸设定的距离是18mm,因此可以用圆锉在相应的位置上锉出4个2mm深的凹坑,便于固定菱形的4条边。



步骤7:
用AB胶把瓶盖与铝板、瓶盖与天线、同轴电缆与铝板之间粘牢。普通的万能胶也可以用,只是没有AB胶坚固。





步骤8:

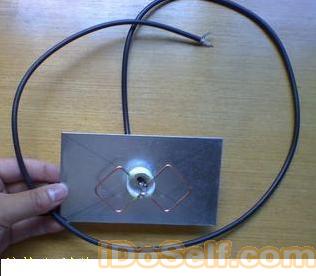

完成了的无线网卡用的双菱形天线。





步骤9:

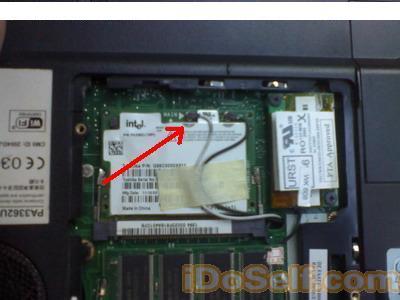

  因为手头没有专用的插头,所以我把黑色的线剪开,连接在自制的天线上。原先显示2格的信号强度变成了3格,而且十分稳定,说明自制的天线起作用了!

  注意这种双菱形天线是有方向性的,实际使用中应该加一个底座,慢慢转动方向,以便找到最强的接收信号。因为我的笔记本电脑无线网卡带有原配的内置天线,因此自制天线起的作用还不是特别明显,但是对于许多外置的无线网卡,因为它们没有天线,配上自制的天线之后,对信号的改善作用就很强烈了!
