手机设计中所涉及的主要频段

目前手机设计中所涉及的主要频段如图3-1 所示，包括DVB，GSM, GPS,DCS/PCS,IMT-2000 等等。第二代移动通信采用GSM(Global System for Mobile Communications) 标准，对应的频段主要有三部分：GSM900、DCS1800 和PCS1900 三部分。这就要求所设计的手机天线必须满足三个工作频段的要求。
第三代移动采用 “IMT-2000”标准，即为国际移动通信2000，欧洲的电信巨头们则称其为“UMTS”，意为通用移动通信，其频段为2000MHz。意味着新的手机天线要满足四个频段。

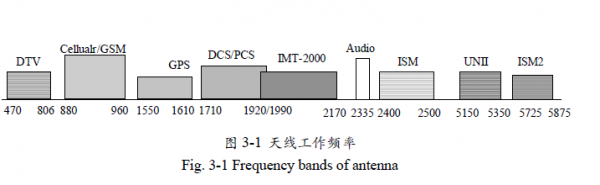

图3-1 天线工作频率
Fig. 3-1 Frequency bands of antenna
手机天线设计不仅要满足传统的天线的主要性能参数：频率、增益、反射损耗、带宽、阻抗等，还必须考虑天线的辐射效率、尺寸、低剖面等。目前的手机天线设计主要集中在多频天线的设计，第三代和第四代移动通信技术的临近要求手机内实现多天线的分集，多频段多天线技术成为目前研究的热点。本文所设计的天线正是满足上述要求的双天线系统，所采用的天线形式以第二章中介绍的平面倒F 天线为基础。
3.2 手机终端PIFA 天线设计
3.2.1 设计要求
1) 工作频段：
GSM (880-960 MHz), DCS/PCS(1710-1990MHz),&UMTS(1920-2170MHz)
2) 反射损耗<-6dB
3) 天线最大增益>2dBi
4) 两天线间的耦合<-10dB(双天线系统)
5) 输入阻抗：50Ohm

目前很多4G通信LTE频段哦，还需要698MHz-960MHz，1710MHz-2690MHz；
