我为毕业设计做的是一个小型螺旋天线,麻烦大家帮我看看能不能用呢!

05-08

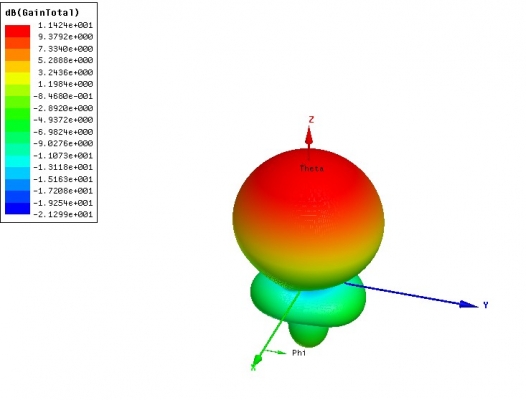

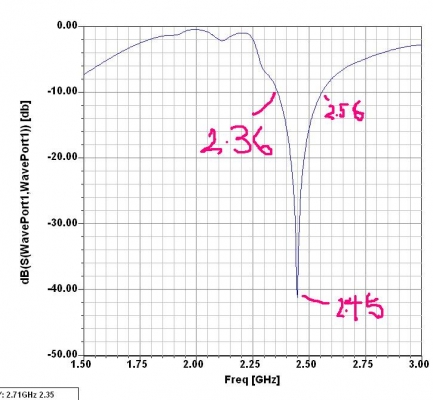

用于2.4-2.48Ghz频段的,调了很久了,下面是S11图和3D图,不知道能否用!3D图实在是调不出螺旋天线的那种2个旁瓣的那种了。
没法子,现在也不要求那么高,只要可以用于2.4-2.48频段,增益够高就可以了

由于初学者,实在无法对各个图看的太明白,发上来麻烦大家了!

要是没什么大问题,就写毕业设计了!



总感觉3D图不是很好,因为貌似螺旋天线有好几个瓣!可我实在弄不出来呢!不知道行不行?
1我的天线方向性是如何的,能够进行传输么?
另外如何看轴比呢?请各位帮帮我,给简单说下!


问得问题可能比较2白,请各位笑纳

如果你的建模没错的话,你的方向图还是很好的,没有旁瓣不是更好?

我一直以为螺旋天线必须要有旁瓣呢

佩服你的勇气和灵活的头脑。
这都拿出来卖。

谢谢分享
非常感谢!

奇怪了 ,螺旋天线的带宽明明可以调的很宽的说。
不过效果也不错了啦,不需要实物的话应该也成。

小编 我毕业设计也是这个 能把你的模型发一个吗 我做的老是没结果

其实你应该将带宽调宽一点,回波调到15dB以下就可以了。像你40多dB的回波事实上是不可信的

我觉得这个图形有点像指向天线哟?

:55bb

你的方向图还是比较好的啊,如果你用截面图来看的话,你可以看到旁瓣的,下面绿色突出来的就是旁瓣。不知道你的增益,工作频率还要实测为准

你们毕业设计要求做出实物吗?我也想做天线方向的毕设,但不知道现在哪种天线比较前沿。

我毕业设计做1.5GHz的,来学习学习

按照书上的设计方法,加一个阻抗变换器(不同直径的同轴线)就可以做出满意的螺旋天线,带宽很宽,几百M的带宽

這個看起來是有圓極化效果的~帶寬應該可以很寬才是~

请把模型分享一下

凑个热闹……不过LZ既然是做毕业设计,天线的指标的具体含义还是应该搞清楚吧

学习学习!

拿模型上来看看。

挺不错的 写论文肯定不错 另外那瓣是可以调节的 无关紧要

可以说这是单频较简单的天线了,这个已经做的可以了,上下频点回损都在-10dB以下,若是在工厂的话,也可以生产了

回复 he013119 的帖子
神人,这都看得出来?请赐教

建议你做成全向的,你这定向的性能不大稳定
