搞不清同轴电缆和SMA接头的区别了!HFSS软件里的这个同轴究竟是什么!

05-08

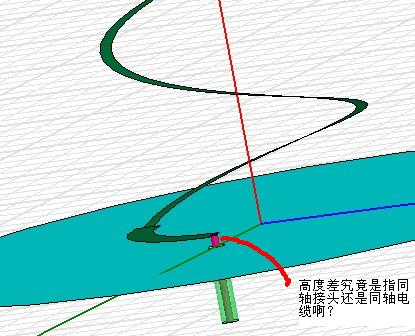

如图,仿真图上同轴线的内导体与金属管绕制的螺旋线相连,外导体和一个金属板接地板相连这种馈电的两个内外圆柱究竟是表示SMA接头还是同轴电缆呢?


除了专门仿真接头,一般仿真时没必要突出这种接口细节,图上这样就可以表示接口或者同轴电缆

大家帮帮我把,实在不明白!不敢确定究竟是买同轴电缆线还是接头,还是带有接头的同轴电缆线! 如1楼图所示,因为我仿真用的是内外圆柱的同轴,但是做实物就不明白是什么了!

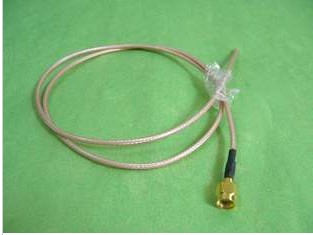

图2:带有接头的同轴电缆线

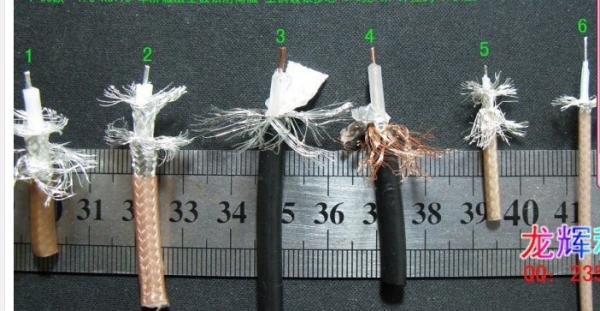

图3同轴电缆线

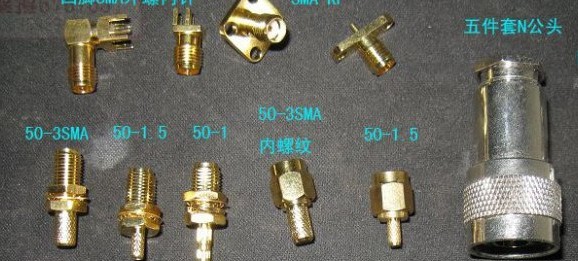

图4同轴接头,这里SMA接头和N接头有什么区别?根据论文我打算采用交给的是输入接
口为N形的母头.采用同轴电缆做为馈线.




2楼的朋友,关键是如1楼的图,我必须保证内轴高出外轴1-2MM才行,因为仿真的结果,当内轴高出外轴1-2MM时,匹配很好!
如果是接头,感觉就要裁剪内轴了!所以还是不是很明白论文上 输入接
口为N形的母头.采用同轴电缆做为馈线.这句话的意义

接头又叫连接器,用来连接两种不同结构电路。由于馈电线要用同轴电缆,所以在天线与同轴线之间需要连接器。SMA与N接头等等很多种类的接头本质上是一样的,都是起到连接作用的,只是结构不同,性能不一定一样,所以命名不同而已。母头和公头是配合起来使用的,公头上有个针插入母头的卡片之中,这样使得同轴电缆的反射最小。

可以参考 pozar 微波工程 P130 有较为详细的说明

谢谢!那我的这个是同轴电缆和接头都要用是么?

肯定是同轴接头,是阴头,换句话说是插座,不是插头,高度根据需要可以改变

楼上的朋友可否详细和我说明下,不是很懂你的意思,谢谢你,请帮助我!

在楼梯下学习了,欢迎你们多多讨论

很好很强大哦 。学到了不少东西呢。:27bb

学习了!

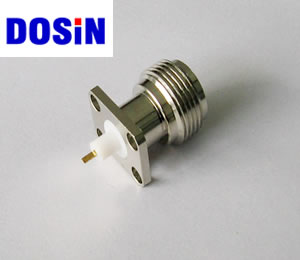

你如果做实物的话天线上该是用N型母头,最好带法兰盘的好安装,用带N型公头电缆做馈线,仿真就查下N头的资料画下内外导体就行了。


虚心学习,热烈欢迎大家讨教
