大家谈谈这个IFA天线的设计

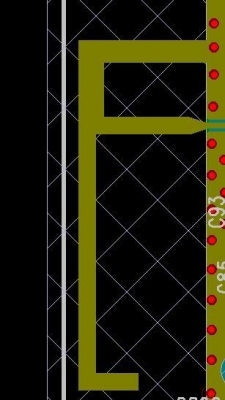

大家好，前段时间看到别人设计的如上图所示的天线，也在坛子里发过贴，当时由于表述不清，大家都没明白，我现在也在设计这种IFA天线，现在我们一起说说这个天线的设计吧，也好向坛子里的大牛们讨教一下
首先我觉得这个天线的包地处理得还可以，地孔也打得比较合理，但是天线上端接地的那条走线宽度太窄，可能会使天线具有较大的感抗，馈电的地方渐变线的长度太短，估计天线的匹配还需要元件值较大的匹配电路进行调整，所以带宽估计不会太宽。
下端为什么要拐个90度加一节不太了解，估计是为了加长天线长度，缩小占用PCB的面积。
以上是我的粗略理解，有不对的地方或是大家对这个天线有什么看法，提出来也让小弟学习一下。

怎么没人谈论一下呀，坛子里面做天线的朋友也很多的呀，知道朋友请指点一下。谢谢了！

怎么没人说说看法呢，，真心的向大家请教呀！

沒錯是可縮小面積, 也可以改變輻射角度,
(當兩隻天線非常接近會有偶合問題時可採用此方式)

回复 yschen81 的帖子
谢谢你的指点，不过不太明白为什么会和改善角度有关，，可否再指点一下。谢谢了！

最主要是加载电容

我觉得是缩小面积，调节中心频点

我觉得是缩小面积，调节中心频点

也想了解下这种天线，所以希望大家多点指点
