求助:如何减小地面对单极子天线的影响
05-08
由于安装尺寸限制,无法给单极子天线本体提供足够大的地面,但是安装时在不同的安装环境下会有不同大小的实际地面,对天线频段和增益影响比较大,天线设计工作于400M左右,根据安装位置地面大小的不同,实际工作频段会偏移到260M到350M之间,请教各位有没有什么手段能减小地面对单极子的影响,谢谢
再例如图(2)通过引入短路传输线来缩减主板长度。
这个很困难,此时的地平面已经成为辐射体了,即也是天线的一部分。地平面的尺寸不充分时会显著影响天线的性能,甚至使天线性能无法满足要求。
比较可行的方法是加延长地,或者在地平面上做一些开槽处理,目的都在于加长地的电长度。

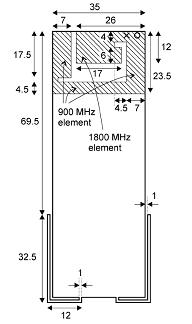

例如图(1)中一个的直板手机通过延长主板末端的金属并沿虚线翻折,引入了延长地。
再例如图(2)通过引入短路传输线来缩减主板长度。
感谢LS,明天尝试下,
你的这个情况,波长在1米左右,加一个半径0.25~0.5米的人工地网,可以改善稳定性,加人工地网后匹配要重新调整。
加不了地网只有很窄的空间
