请问各位大牛,为何我在hfss中仿真的输入阻抗的smith圆图的坐标系是这样的

05-08

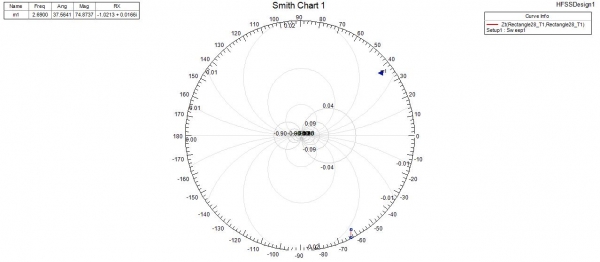

如图所示,到底哪儿有问题,希望指教。

smith chart


自己解答一下,搜了很多总算搞明白了,分享一下,在hfss中要仿真输入阻抗的smith圆图的时候,一般选择s和z都是可以的,只是表达的方式不太一样。算出的s11的smith圆图中的rx的实部和虚部,其是归一化的值需要乘以50欧姆,得到的值和计算出的z的smith圆图中的mag与ang所对应的复数一致。我的上图是算的z的smith圆图。

好像你的计算结果阻抗实部是负的。
