请教大家，这种对称振该怎么设计？

回复 chw04020517 的帖子

图片传掉了，就是这种东西，该怎么弄了呢。

你有图片还不会做吗?你想问什么啦?

由于才开始学做天线，对这方面的知识还不太了解。我想问的有两个：
（1）上图中振臂的宽度该怎么确定啦?
（2）馈电片是不是做了巴伦结构?图有点模糊，我看得不是很清楚。如果要做巴伦，那该怎么做了?

以前做过这种结构的振子，单极化的考虑的就比较简单了，振臂宽度主要是影响带宽的，巴伦结构设计有很多文献可以参考的，根据实际情况而定你也可以考虑用同轴电缆馈电

是先声明，我是新手。说的不对的不要怪我。因为偶极子的阻抗带宽太窄，增加带宽的一个方法就是增加振臂的面积，我想这个应该和它的宽度有关系。

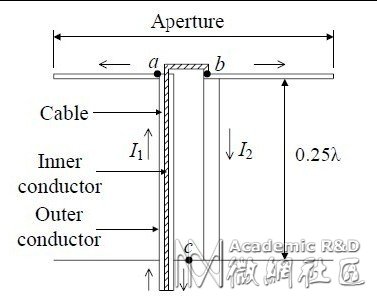

我觉得这个完全可以采用同轴馈电。巴伦的方式可以像我图上面画的那样，还有我觉得可以直接在同轴线外面套上屏蔽层，应该也是可以的。

谢谢各位给我回复的建议，我不采用同轴线馈电的那个例子，一是因为那个例子仿真没有这个快，二是如果采用用那个例子，同轴线馈电网络我还不知道怎么弄。
还麻烦各位一下，帮我看一下下面几个图:

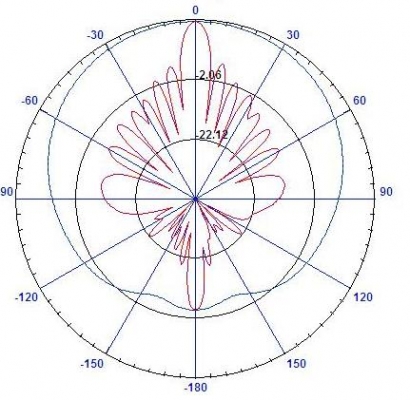

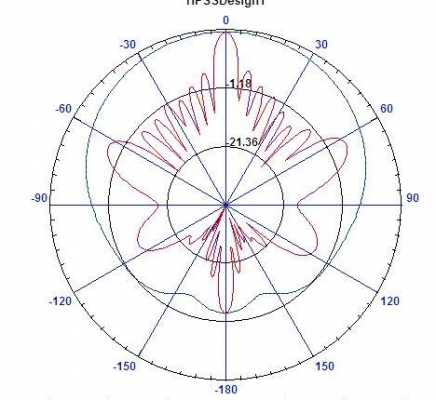

我用8个上面那个振子组成线阵，用7个二等功分器，对每个振进行等幅等相位馈电，下面有三个图，一个是驻波比，例外两个分别是1900Mhz和2018Mhz的方向图。我想问的是两个方向图有两个副瓣相差很大，这应该怎么调整了?
谢谢大家！

首先，确定单元的间距是在正确的范围内；
第二，使用不等分公分器；
第三，调整天线单元，让单个单元波束变宽。

阵子间的隔离也要考虑进去
