不好意思,前几天图片没有传上来,麻烦各位帮忙看一下,这两种结构的差别
05-08

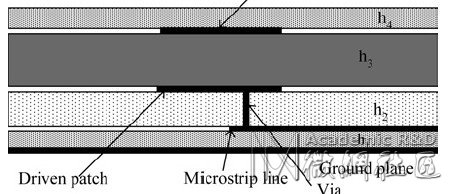

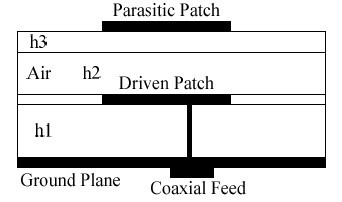

各位新年快乐哈,麻烦指导一下微带天线,这两种机构有什么不同
1、馈电有所不同,显然下面的工作带宽更宽。2、单纯看层数的话,下面层数更多。寄生单元一个朝上,一个朝下,效率和增益上面会有所不同。
这种多层的有实际意义吗?能做成阵列的吗?
回复 atiana 的帖子
我不知道啊,请求建议,我也不知道做什么好
个人感觉当地足够大时,再加寄生单元就没有用了,做阵列可能寄生单元作用不大
中间介质层不一样,一个是空气当介质,一个是介质
小编能否透露一下图片的原文献呢,多谢。
一个是带状线,一个是微带线。
