如何抑制地板不对称对天线方向图的影响
05-08

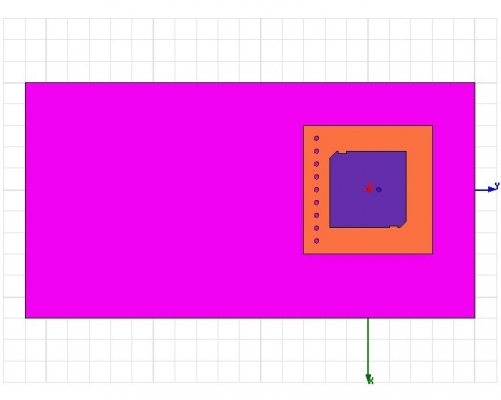

如题所问,一些天线在实际使用时地板是不对称的,因此造成了方向图的一定偏向,如下图所示,方向图偏左15度左右,我在介质板左侧打金属化孔,仅是让PHi=90的2个峰值一样高,请问各位还有其他什么有效的方法使方向图变正!谢谢了先!
没有人遇到过这种情况吗?大家可以随意发表意见啊,一起探讨嘛!
我想是否可以在底下地平面上通过适当的开槽来改变地平面的特性,没有做过实验不知道这个方式正确不。
回复 zhujb1999 的帖子
谢谢你的回复,确实可以开槽改变。但是槽的尺寸特别敏感,改变0.1mm低仰角增益就下降1dB……还在摸索中……
请问此天线有什么特性?
回复 cps198642 的帖子
[code][/code]
就是解决在不规则地板上天线方向图不对称的问题啊!
学习。来看看
在贴片左边加东西阻断电流向地板左侧爬行。可以试试吸波材料、四分之一双槽,或者在地板上开槽,是的左侧电流流向分成几个方向,相互抵消。
在贴片左边加东西阻断电流向地板左侧爬行。可以试试吸波材料、四分之一双槽,或者在地板上开槽,是的左侧电流流向分成几个方向,相互抵消。
回复 antbadboy 的帖子
谢谢您的回复!我按您的建议研究下!
还是有经验的兄弟说的更详细一些
