E-theta 和E-phi就是指E面H面吗

05-08

RT!
在文献中看到E-theta和E-phi面,有些不理解。请问,E-theta和E-phi就是平常所说的E面H面吗?

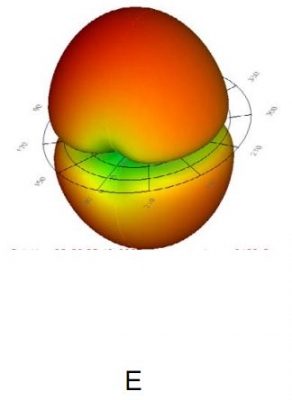

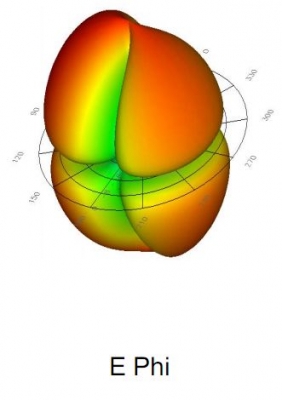

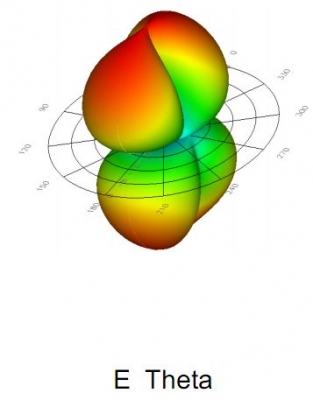

附图是我查到的偶极子天线的方向图。




應該是E theta 固定做phi 變化來觀察E-plan H-plan
假設天線建構於x,y,z軸,那麼radiation pattern theta = 0 phi = 0 = E-plan反之

E、H正交,每一个theta对应一个EH,查看你关注的平面,一般Theta指与Z轴的夹角,当然你建模的不同,会有差别

:8de:8de:8de

E_theta面就是电场随着theta角度的变化的值,也就是在某一个phi平面上,而E面是电场的方向与最大辐射方向所形成的平面。

不是, 一个是 co pol. 另一个是 cross pol.
