天线带宽不够怎么解决?
05-08
这问题问的,调整哈,调整关键参数,做好参数扫描,发现规律

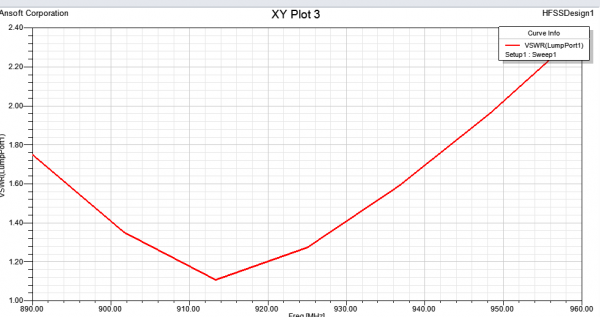

我已经尝试过了,只能改变它的谐振频率,不能增加它的带宽。
O(∩_∩)O哈哈~,沙发是我的啦
颜江 于 2010-6-9 00:27 使用 抢沙发 抢夺本帖沙发
可以考虑改变天线结构,在已有谐振频率附近引入第二个谐振频率,可以增加带宽。引入方法如开槽,增加谐振体等

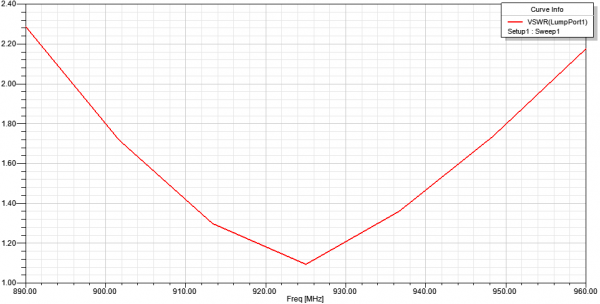

我改了之后可还是不见带宽增加,是不是它本身带宽不够?
带宽和开槽大小、位置、形状都是有关系的,天线谐振的主要模式都是要考虑的哈。关键是在已有谐振频率附近引入第二个谐振频率。先看看宽带天线的书吧,才有个概念,才好调试。
谢谢了啊。
在贴片的上面再加一寄生辐射贴片,肯定能调下来。其次加一段传输线调匹配。思路广阔点,不要局限在天线本身上,外加的调匹配电路也是可以的。从806到960都能做下来。
加寄生单元我知道可以啊,可这次是不能加啊。
多尝试一下, 会有新发现的, 仿真都是这样的
辐射片上开窗,慢慢调整其参数!
哥几个好厉害啊》
你那个馈电部分的线,是否考虑变一下,
用馈电匹配试一下,
其次是在天线上做处理,开槽,注意必须适合现在一样的本证谐振模式

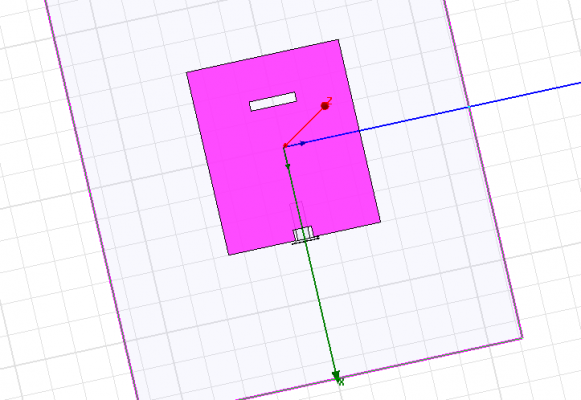

很简单,在6楼图片缝隙两边各再开一个缝隙,如果还不够可以考虑直角变切角。
谢谢各位啊!
