缝隙天线阵关于辐射缝隙的问题

05-08

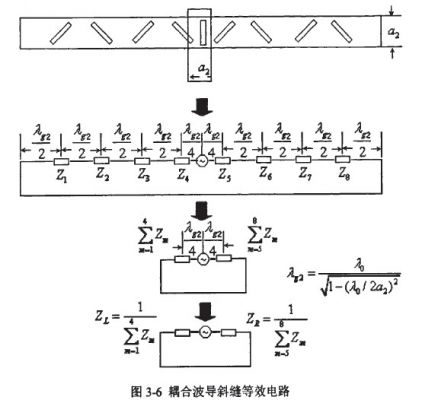

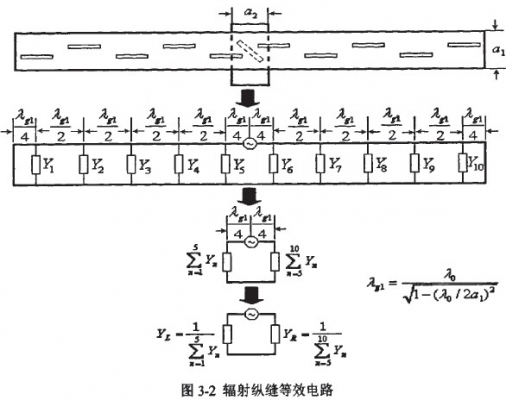

上图是一个平板缝隙天线阵耦合波导的一个等效图形,第一个图形中竖着的为馈电缝,斜缝是耦合缝,第二个图形中中心的斜缝是耦合缝,横着的波导上的纵缝为辐射缝。我想向大家请教一下:为什么图(一)中馈电缝与图(二)中耦合缝和相邻的两个斜缝中心的距离都是1/4个波导波长,而边上两个耦合缝距离耦合波导波导两端的距离是1/2个波导波长,但是边上两个辐射缝隙与辐射波导两端的距离是1/4个波导波长。希望大家指点指点,我想了很久都没想通,谢谢大家了!



不太懂缝隙阵列,但认识不少这方面的专家,坛子里也有很多

耦合缝是串联缝,而辐射缝是并联缝!
