八木天线制作

八木天线是一种引向天线，由一个有源振子和多个无源振子放置在同一平面上，并且垂直于连接它们中心的金属杆。一般一个无源振子为反射器，其余的无源振子为引向器。因为金属杆通过振子上的电压波节点，并垂直于天线，所以，金属杆对天线的近场影响很小。而
有源振子必须与金属杆绝缘。
通过下表的数据可以看到，八木天线的增益高于垂直天线及偶极天线。(摘自《天线电波传播》，北方交通大学徐坤生、蒋忠涌 编著)
天线形式 反射器数 引向器数 有源振子数 方向性系数
偶极 　０ ０ １ ０ dB
二单元八木 １ ０ １ ３～４．５ｄＢ
二单元八木 ０ ０ １ ３～４．５ｄＢ
三单元八木 １ １ １ ６～８ｄＢ
四单元八木 １ ２ １ ７～１０ｄＢ
五单元八木 １ ３ １ ９～１１ｄＢ
从上表上可知，八木天线的单元越多，方向性越强。但是单元的增加不与方向性成正比。单元过多时，导致工作频带变窄，整个天线尺寸也将偏大。
在短波波段，波长较长，自制八木天线比较困难，在超短波波段（Ｖ／Ｕ），因波长短，可以比较方便的自制低成本的八木天线。
八木天线的数学计算复杂(我遇到数学推导就觉得头昏脑涨)，不过很多工程或理论书籍都给出它的尺寸，只要依照这些数据，就可以自制出一副不错的YAGI！

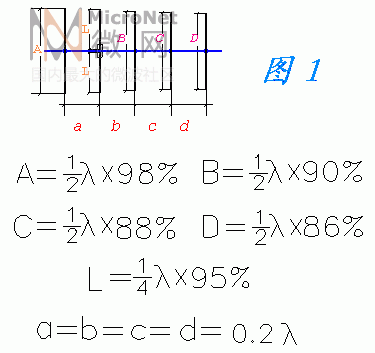

五单元八木天线的尺寸入图１


如果自制四单元八木天线，只要不安装引向器Ｄ就可以，天线也会显得小巧一点。如果想做成七单元，在上图的基础上加两个引向器单元， 长度分别是半波长的８４％，８２％。 新加的单元的间隔仍是波长的０．２倍。



; 我做的70CM波段八木天线，最初是四单元的，各个振子及其连接的金属杆，用ＢＧ４ＲＵＶ提供的铜焊条(直径２．５ｍｍ)制成。大约一个月后，买了一段２米长，直径４ｍｍ的铜条，又制了一可拆卸的四单元八木天线（找到一段矩形铜管作为连接各个振子的支杆，各
个振子均用螺丝与支杆固定， 便于携带）。 第一支天线的谐振点比预计的中心频率（４３５兆赫）低了约２兆赫，但在４３０至４４０兆赫内的ＳＷＲ不高，最低的ＳＷＲ〈１．１，最高的ＳＷＲ也不大于１．４。第二支天线的ＳＷＲ在整个70CM频段内的起伏不大，最高约１．２。后来，我对这支可拆卸的天线作一些改动，利用剩下的材料又作成三个引器，就这样我的这支天线既可以拼装成四单元八木天线，也可以拼装成七单元八木。

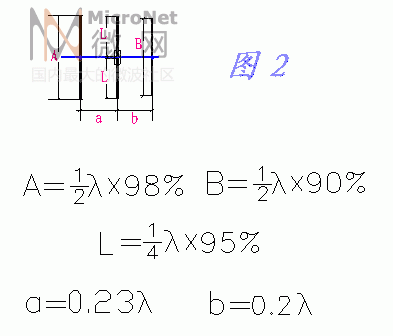

如果想做一支八木天线，但不要求方向性强，可以试试，动手做一支三单元八木天线。在此给处其尺寸（图２）。
