阻抗图看谐振频率

05-08

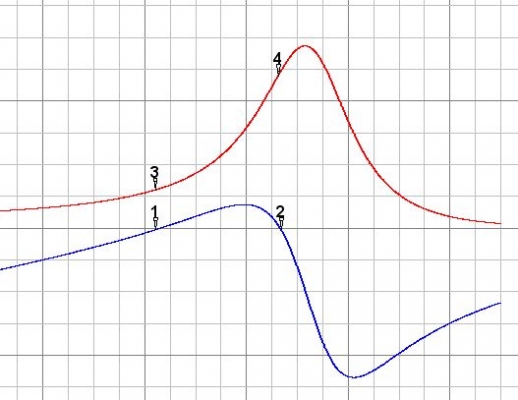

这是我仿真的天线阻抗图,设定的谐振频点为900MHz,图中点1处频率为1.4GHz,电抗部分为0,点3处为1.4GHz时的电阻部分为60左右。点2处频率为1.59GHz,电抗为0,点4处为1.59GHz时的电阻部分为200多。
我的问题是:如果我设计的天线没有谐振在电抗为0,电阻部分最大的点,即点2和点4对应的地方,而是在比如点1和点3的地方,那么天线的增益和效率是不是会很低?


自己先顶一下。

如果是50ohm的源,明显在1.4G的时候驻波好啊…… 增益也应该相对高, 当然,还取决于你天线本身在1.4G时的辐射效率……

同意楼上的说法!

本来谐振阻抗没什么大不了的,只是天线阻抗的必然决定。
但是遇到阻抗匹配后就要将天线当一个匹配终端。满足功率匹配的原则。
如果你的射频信号没有相位要求,没有带宽要求。一切OK。辐射效率,和阻抗匹配成正比。
增益,和辐射方向图有关。辐射方向图,必须跟你的使用方向要求一致。
你现在还没到指定阻抗,继续!

路过,顶一下!

路过。关注下

LZ应该先了解一下阻抗匹配的概念……

路过顶下!学习中

我的端口阻抗设定的是50欧姆。

路过学习一下!

900M,看阻抗大小是dipole吧,不在谐振点的话,增益和效率都很低,效率在实部最大时最大,增益是全波时候吧

回复 12# kwankwaner

我仿真的天线增益为-7 dBi,是不是已经不能称之为天线了?要提高增益,除了调节阻抗匹配外还要调节什么呢?谢谢达人回答。

回复 13# qujingrun

那要看你拿什么仿真软件了,不同仿真软件对增益G的定义不同,而且其与一些书籍中的G也不同
一般书中所说的G应该是G=D*er,D是你的方向性增益,只与方向图有关,er是辐射效率,它是(辐射电阻)/(辐射+损耗电阻),楼上有个兄弟说的有误,辐射效率与阻抗匹配无关!
在某些软件中比如IE3D,其G为G=D*er*a,这里a就是匹配因子
看你的图之所以出现-7dbi,是因为D和辐射效率比较低,但是匹配应该不会衰减太多(在你图中的1点),工作在2点的话,D和er会高一些,a会降低一些但也不会太多,但是不是稳定点
阻抗匹配时相对功率传输来说的,天线可以看成一个功率源和天线输入阻抗的串联,如果天线阻抗和负载阻抗共轭,那么传输功率最大
对于你这种情况,建议先知道负载阻抗的大小(一般接收机都是50ohm,但RFID中就不同了),然后设计出在你工作点处共轭阻抗的天线,而且最好在工作点谐振,不然D和er比较低

顶楼上的 厉害!

天线的实部小效率高就见鬼了,天线为什么要谐振,就是因为要提高辐射效率。而且一般情况天线实部和虚部不同步,即实部达到峰值,虚部为零不同步,是因为天线没调好。我自己原来也出现过实部和虚部不符合的情况,后来搞好了。HFSS我原来遇见过1,2次这现象,CST貌似还没遇见这种。
