请教，monopole天线的gsm频段带宽过窄，怎么办？

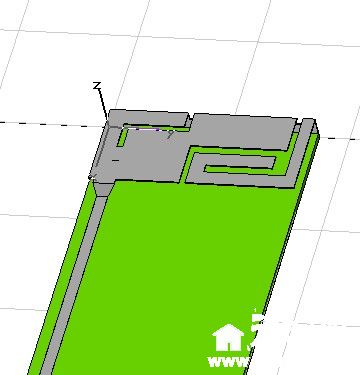

如图，我设计的单极子天线，离平面有一段高度，测量有三个频段，gsm,dcs和wcdma,其中gsm的频段过窄，只有823——63，才50多兆（国外使用的频段），我试了很多方法，改变天线的高度，size，各个回路的宽度，走线，可是都不尽人意，请问各位大侠，有什么方法可以增大gsm频段的带宽呢，请详细告诉我，要823MHZ-893MHZ这么宽，谢谢了，小弟很着急

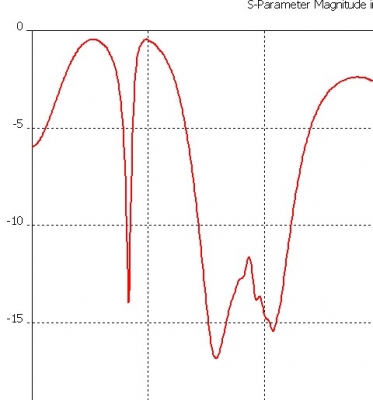

你还是用CST仿真的吗?要用制作一个治具实际做一下。万一你CST哪里设置有问题，导致仿真结果本身就不真实呢?还有，我看你这个仿真的驻波图就有问题，在GSM频段的左边还有一个谐振。而且高频段的谐振也很奇怪，看上去是有两个谐振。而我看你这个天线，不像是能够激励这么多谐振。你这一仿真结果有没有通过实际调试来验证呢?
介质基板的介电常数要稍微大一些，建议就用介电常数为4.4的FR4基板，因为你PCB上的地长度不足，这样对低频性能有很大影响。一般这样短的PCB会导致所需的低频谐振偏向高频，这个时候，并联一个电感（电感值建议先用5.6nH试一下），可以将谐振拉到低频段。
还有，就是暂且把仿真先放一下，不要一趟又一趟地去仿真，因为你如果没有动手实践的话，仿真结果正确与否你是不知道的。做一个治具，先用刻刀在铜箔上调一下天线形式，然后在网分上看一看效果，这个比你用仿真软件快捷省时多了。况且就算你做了仿真，你总得用治具实际验证一下吧?
说实话，你这个天线，条件并不差，虽然板子短了一些，但是天线的可用空间很充分，实际中很少有你这样的良好环境。应该还是比较好做出来的。

您好，谢谢您给我的建议，如果并联电阻的话应该在哪并联呢，在cst中怎么样设置呢?我也想早点制作出天线，可是我们教授说别人都是先仿真再制作的，而且结果都差不多，所以他非让我把仿真结果完善了再去制作，再次谢谢您啊

收益，持续关注

你没有理解我的意思，我说的治具，不是让你把图纸发出去雕刻制样，而是让你实际调试所用，离真正的制样还远着呢。做一个治具很简单，只需要用一个铺有铜箔的基板模，这个是实验室里常用的耗材。还有，自己找一个塑料支架，削成所需尺寸的支架，实在不行，就拿揭掉铜箔的基板，削几个小板，用热熔枪或者强力胶固定起来，制作一个简易的支架。还有就是焊一根装有SMA接头的同轴线，以便接到网分上。至于天线部分，就在铜箔上划出来就行了。
做这样一个治具很简单，根本不用大费周章地发图打样什么的，难道你们实验室里从来不做任何天线调试吗?难道天线全部是在机器上仿真出来的，然后发出去打样?仿真是不是正确，必须要由实际调试来验证。万一你仿真的结果好，打样回来很差，怎么办?再仿真?再打样?你这样做天线的流程本身就是有问题的。哪有抱着仿真不放的道理?

知道了，我去试试，谢谢您啊

顶起啊，我也想知道！
