请高手帮忙修改下868M天线！
05-08
我使用TI公司的CC1100芯片做无线数据收发.
工作频率在:868M
以前使用TI公司推荐的PCB天线.
现在因为模具改小,TI公司的PCB天线无法发下.
特请高手帮忙设计一个小型高效的PCB天线:
最好天线尺寸在:30MM-15MM以内

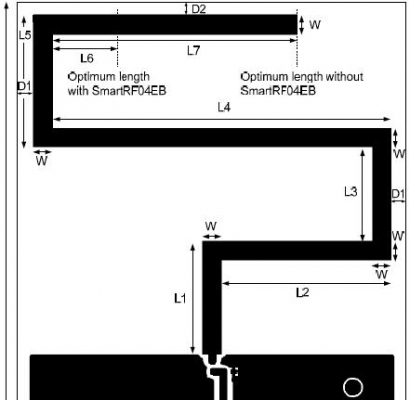

付上TI公司推荐的天线尺寸图:
D1 0.5 mm L5 14.0 mm
D2 1.0 mm L6 7.0 mm
L1 12.0 mm L7 26.0 mm
L2 18.0 mm X 39.0 mm
L3 10.0 mm Y 67.0 mm
L4 36.0 mm W 2.0 mm
工作频率在:868M
以前使用TI公司推荐的PCB天线.
现在因为模具改小,TI公司的PCB天线无法发下.
特请高手帮忙设计一个小型高效的PCB天线:
最好天线尺寸在:30MM-15MM以内
付上TI公司推荐的天线尺寸图:
D1 0.5 mm L5 14.0 mm
D2 1.0 mm L6 7.0 mm
L1 12.0 mm L7 26.0 mm
L2 18.0 mm X 39.0 mm
L3 10.0 mm Y 67.0 mm
L4 36.0 mm W 2.0 mm
建议：出点钱找高手跟你修改修改
应该能修改出来，我有做过 类似的
