微带角馈阵列天线设计求助0

05-08

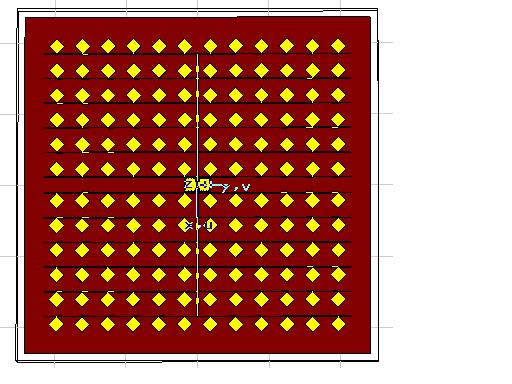

想要设计一副C波段的微带阵列天线,在应用26DB旁瓣切比雪夫电流分布得到了较好的E面旁瓣抑制,但是H面方向图始终是歪的(与E面使用相同的电流分布),旁瓣也很差,哪位大哥能帮忙来解答下啊.都是用的软件仿真看的.

你的单元是全向天线、具体是什么形式的单元,如果单元都是非对称的,我想合成之后应该不是对称的

定向天线,但是H面按论文上面的说法也应该能够达到20DB的旁瓣抑制啊?还有就是驻波不知道该怎么能够调好

我设计这种角馈天线的时候没碰到小编的问题啊.如果电流控制好的话,两个面的旁瓣应该都很好的.只不过加了四分之一阻抗变换器后会使带宽成为瓶颈.

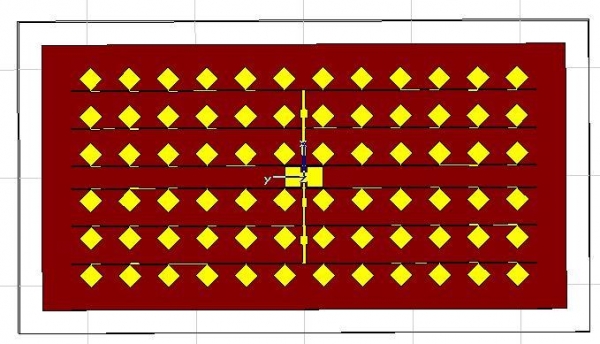

因为我的例子是用波导馈电的,所以到微带馈电有个电流反相,所以两部分帖片是相反放置的,使之同相叠加.

ybandzyy兄,感谢您的热心帮助。这种波导反向馈电使结构完全对称是不是使方向图更加的对称?我要出差几天,过几天再回来研究这个东西。关于H面的馈电可能我还没有研究透彻吧,不知道怎样控制馈电电流,看你的图片好像我的方法是错误的。你能不能详细讲解下这个馈电方式啊.

主要是H面的馈电还不明白,那条馈线的阻抗是怎么确定的啊?那几节1/4波长阻抗变换段是怎么确定的啊?为什么是在那个位置啊?

1/4波长阻抗变换器的阻抗确定就是上次跟你说的那个方法确定下来的.Handbook of microstrip antenna 里有详细推导.
至于你说的位置的话,我的理解是一个波长划为四个段,每段为四分之一波长,分别为1,2,3,4.如果你要控制电流的话,可以加在2,也可以加在4.我上面的图,横向是加在4位置,纵向是加在2位置.

哦。
明白了,加在2可以用4来做匹配。感谢小编的热心帮助
