手把手教你制作喇叭天线-图文教程

05-08

手把手教你制作喇叭天线-图文教程

来源:有点小用吧


(1) 喇叭天线简介
喇叭天线简介常见的喇叭天线主要由角锥喇叭(矩形喇叭)和圆锥喇叭,分别如图1.1、1.2 所示:

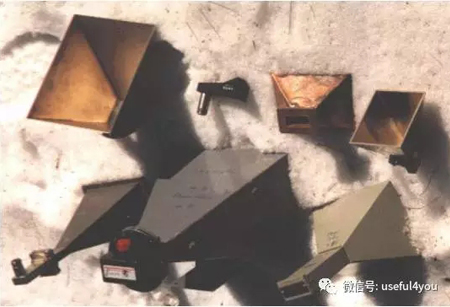

图1.1 角锥喇叭实物图

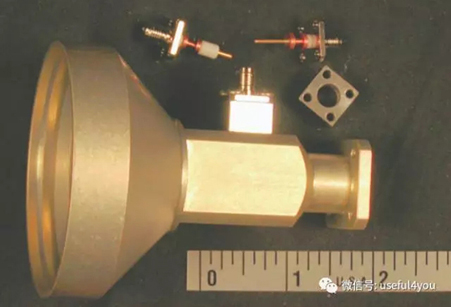

图1.2 圆锥喇叭实物图

从阻抗匹配的角度来理解, 天线其实就是一个阻抗转换器,从传输线到自由空间(377 欧姆),一个通用的微波传输线就是波导(waveguide)—一个空的引导电磁波传输的矩形管(hollowpipe),如果波导横截面的口径大于半个波长,那么电磁波就能在其中以较低的损耗传输,并且如果波导终端打开,那么电磁波就可以向自由空间辐射。


喇叭就是一个渐变的波导,它增大了辐射口径,可以获得较高的增益,而且制作简单,性能稳定,即便在较恶劣的环境中也能获得较好的方向图,下面我们就自己动手设计一个角锥喇叭天线,设计中将要用到两个软件:HDL_ANT 和CST(或HFSS),分别用于设计和仿真。

(2)HDL_ANT 天线设计

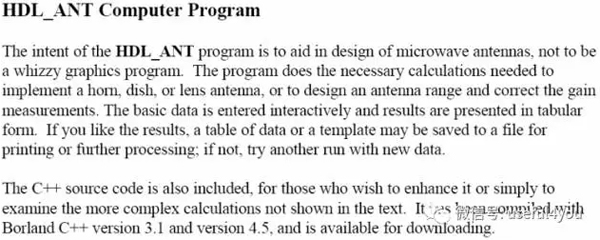

HDL_ANT 是一个老外Paul Wade 编写的,其说明摘录如下:

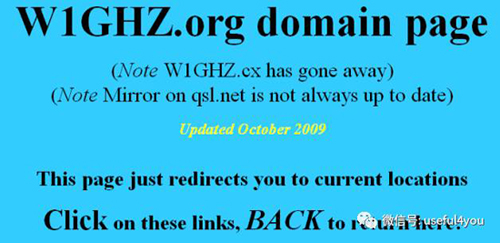

这里也把他个人网站贴出来,里面有不少关于微波天线和电路设计的资料,都是免费下载的。

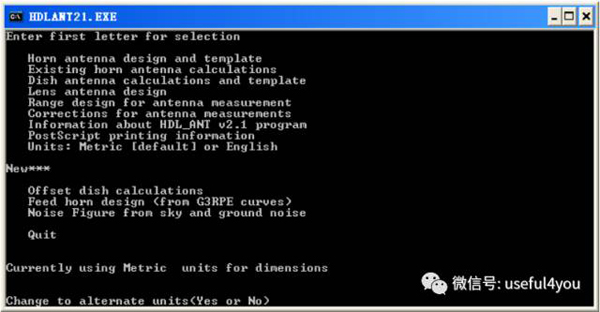

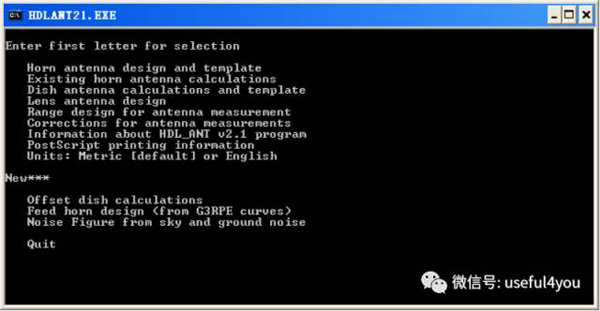

下面我们就开始利用HDL_ANT 设计一个角锥喇叭天线,其主界面如下如所示:


第一步:选择长度单位,默认为mm,也可以改为inch(1inch=25.4mm)

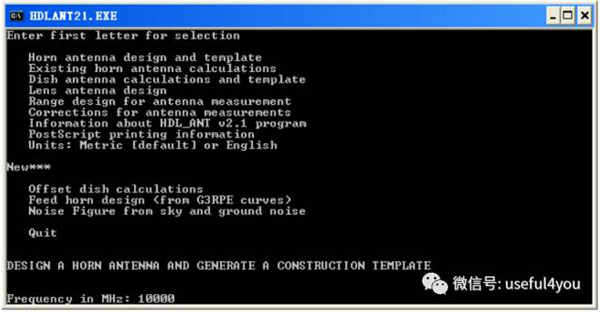

第二步:选择喇叭天线设计和模板,输入天线中心频率10000MHz(10GHz)

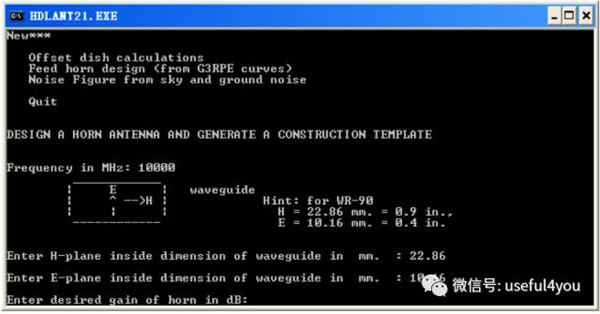

第三步:输入宽边H 面波导尺寸和窄边E 面波导尺寸

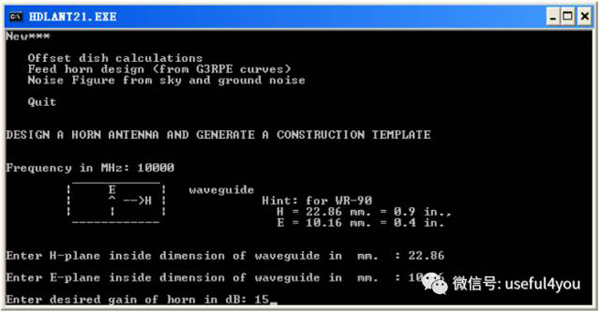

第四步:输入想要设计的天线增益(DBi)

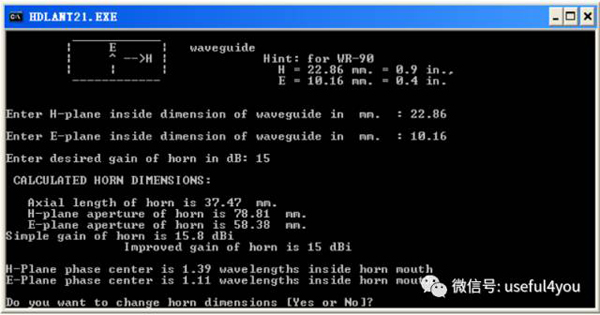

第五步:输出设计结果


至此,我们已经得到了喇叭天线设计的结构参数,波导口径为22.86mm*10.16mm,喇叭口径为78.81mm*58.38mm,喇叭轴向长度为37.47mm,按照预期设计,该喇叭天线最大增益可达15DBi,下面我们采用CST 进行仿真验证。

(3)CST 天线仿真
按照上述结构参数,绘制得到的喇叭天下图3.1 所示,通过仿真得到喇叭天线远场辐射方向图分别如图3.2、3.3、3.4 所示。


图3.1 仿真喇叭结构示意图

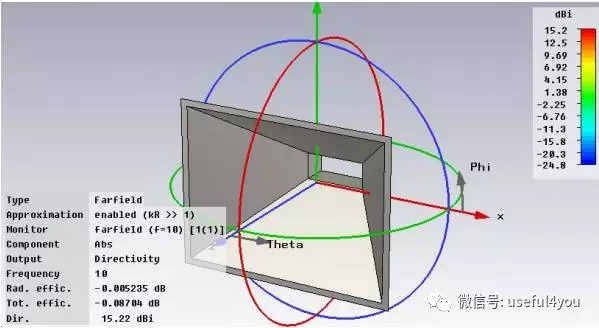

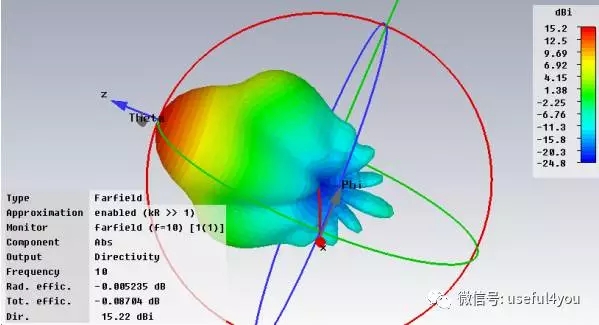

图3.2 喇叭远场辐射方向图

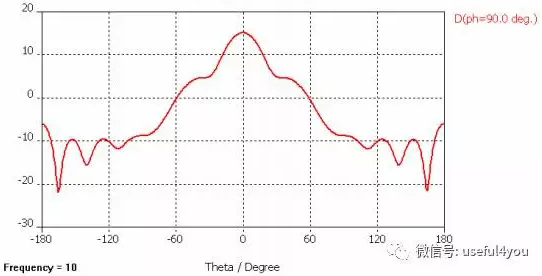

图3.3 喇叭远场E 面辐射方向图

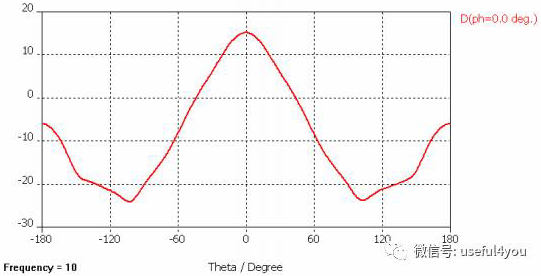

图3.4 喇叭远场H 面辐射方向图

通过仿真结果发现喇叭天线的增益符合设计要求,至此,我们已经完成了天线的结构设计和性能验证,下面借助HDL_ANT 的PostScript 功能完成最终的天线制作。
(4)HDL_ANT 天线制作

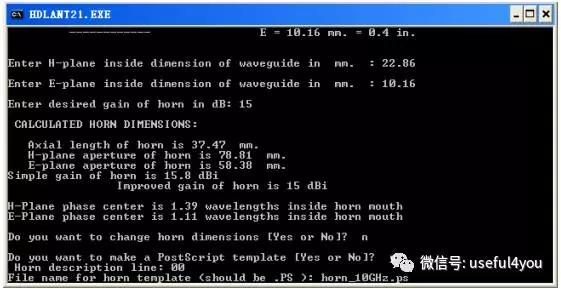

HDL_ANT 的PostScript 功能就是输出一个PostScript 文件,然后通过打印机将其打印生成纸质模板,将模板贴在铜板上按指定边界剪裁、折叠、焊接即可。在HDL_ANT 程序中,紧接HDL_ANT 天线设计的第五步,保持现有天线设计尺寸输出PostScript 文件horn_10GHz.ps,如下图所示:

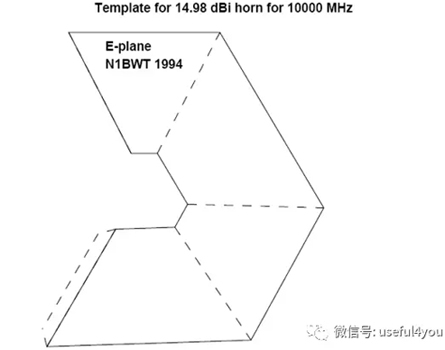

下面就是得到的喇叭天线尺寸文件(已转化为pdf格式):


注意,若采用A4 纸打印,打印出来的尺寸应该与设计的保持一致,如果尺寸偏大或偏小,对应修改打印比例,至此,一个简单的喇叭天线设计已经完成。
