请问我的贴片天线阻抗怎么算

05-08

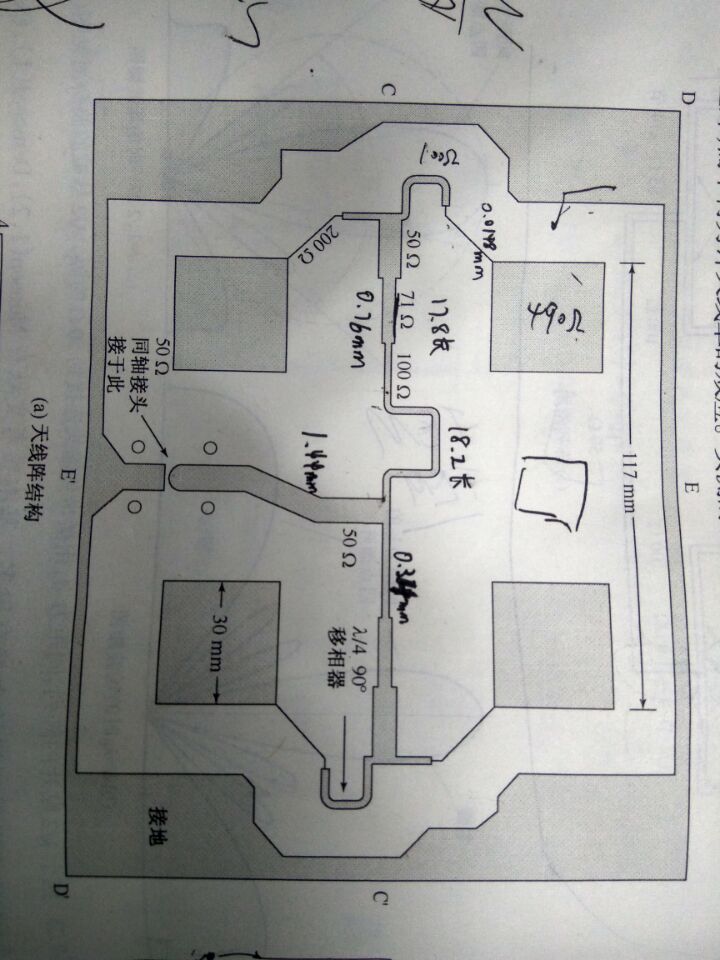

请问有谁知道我这个方形贴片天线的阻抗怎么算的,写着490欧不一定是对的,我想知道代入阻抗匹配公式的是指天线的辐射阻抗还是指天线的输入阻抗 ?       好像两者的公式不一样的。  有没有大神指点迷津

贴片天线的 输入阻抗 馈电点不同 是有变化的,不用太关心。关心的是你的阵列布局如何,怎样让天线的阻抗在原图上更紧密 的到你要的带宽,然后再根据这个阻抗设计馈电网络就行。或者先确定馈电网络 并限定贴片的单元阻抗。然后根据你要的阻抗去调整天线单元,让天线复合你的馈电网络。

最终形成左旋圆极化吗?写490欧不一定对但应该在这个范围附近
