微波器件-单节平行耦合器的尺寸计算问题

05-08

新人初来乍到，有个微波器件方面的问题想咨询一下牛人：
在设计单节平行耦合线耦合器尺寸的时候，已经算出了偶模和奇模的特性阻抗，再用ADS里面的Linecalc计算导体的长、宽、间距等，为何会跟书上算出来的数据差距很大?

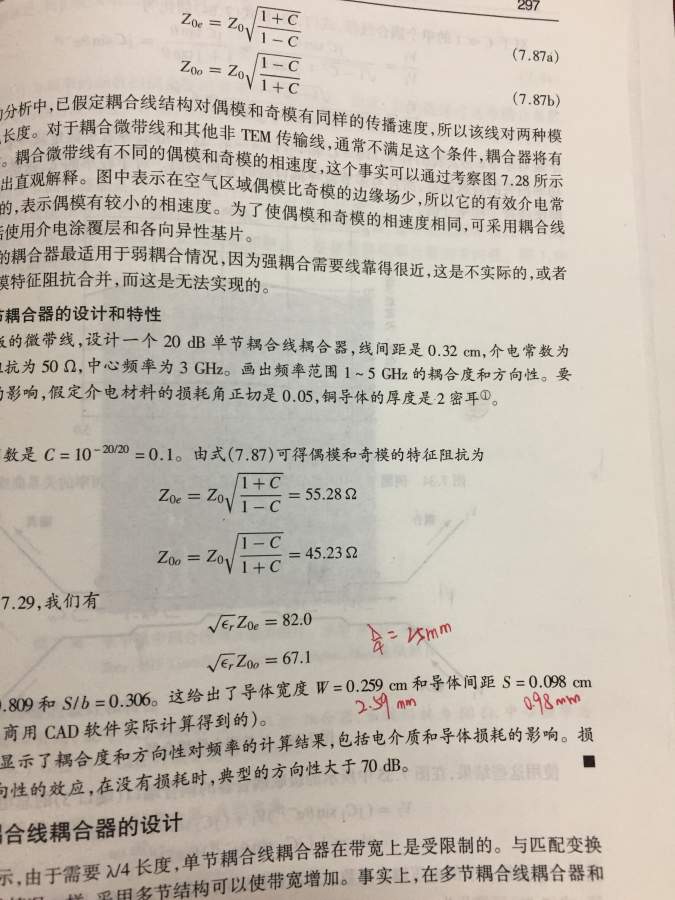

书上算出宽为2.59mm，长为4/波长=25mm，导体间距为0.98mm
但是用软件算出来的宽为3.02mm，长为13.80mm，导体间距为2.13mm
用CST仿真出来的结果也很不对，希望高手能给我解答。
