有个wifi PCB天线的问题请教各位大神,求解答!
05-08

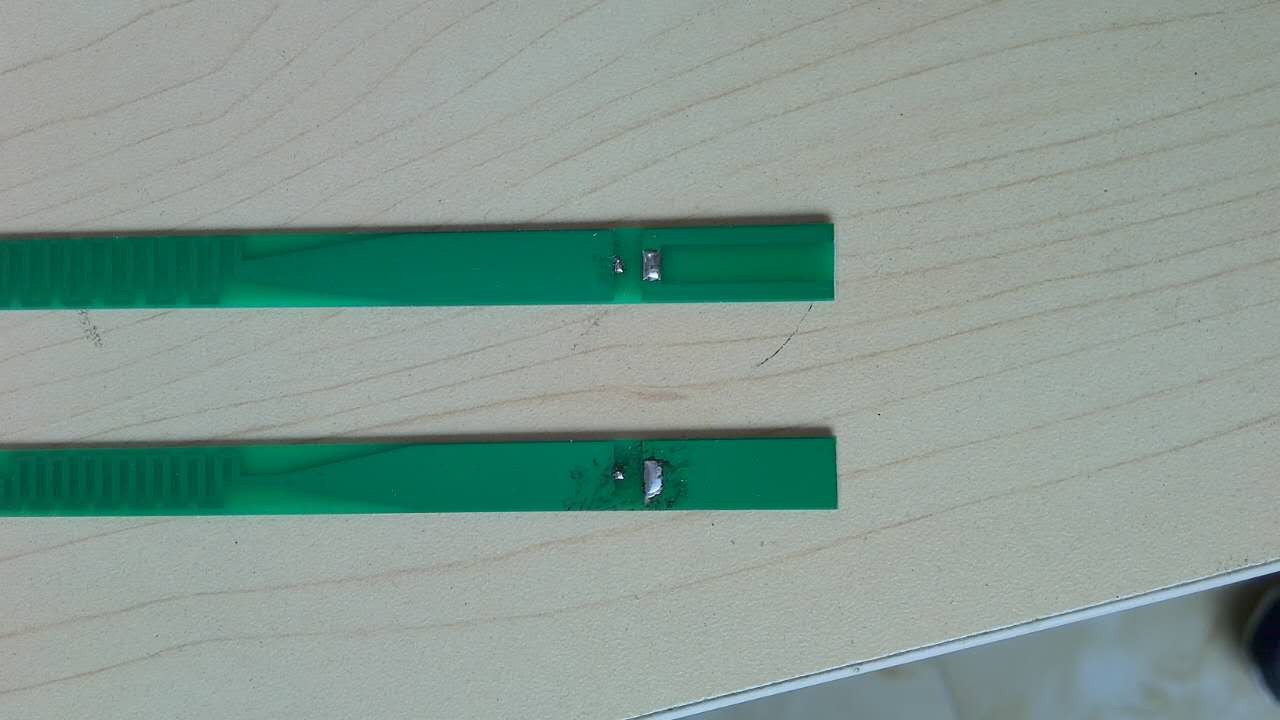

最近看到两根wifi天线,如图所示,这两根wifi PCB天线的接地部分,上面的一根有开槽,下面的一根没有开槽,为什么要开槽呢?开不开槽对谐振频率、增益和方向图等等有什么不同的影响吗?求解答!
自己再顶一遍!求各路神仙多多指教!
开槽在GND,是增加反射单元的电长度,相形起来辐射单元的电长度不变--因此频点会往高频点方向偏移。大体上来说适当的增加反射单元的电长度是对增益与场型是有助益的!
**但是你图上的天线,因为反射单元的电长度还不足以长到和辐射单元相对比,因此增益和场型上差异不明显,但是V.S.W.R的最低点频点位置向高频点移动这比较明显。
谢谢指点!“开槽在GND,是增加反射单元的电长度,相形起来辐射单元的电长度不变--因此频点会往高频点方向偏移。”这句话怎么解析?为什么频点会往高频偏移?是不是电长度变长,物理长度不变,辐射波长变小,所以谐振频率变高?
追蹤一下想知道+1
mark一下等待高手解答
