PIFA天线去掉短路片怎么还工作的好好的?
05-08

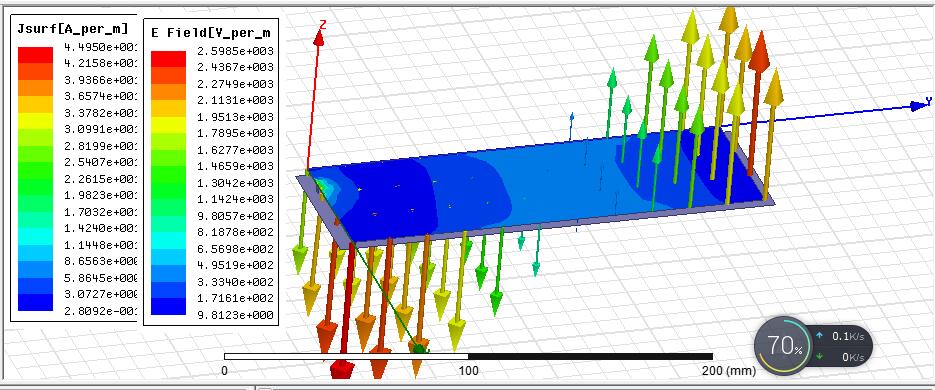

开始仿真一个900MHz的微带天线,空气填充介质,辐射片长180mm*60mm,厚3mm, 不过地板比较小只有190mm*60mm。 使用边馈法,双极性端口馈电,地板没有设pefE

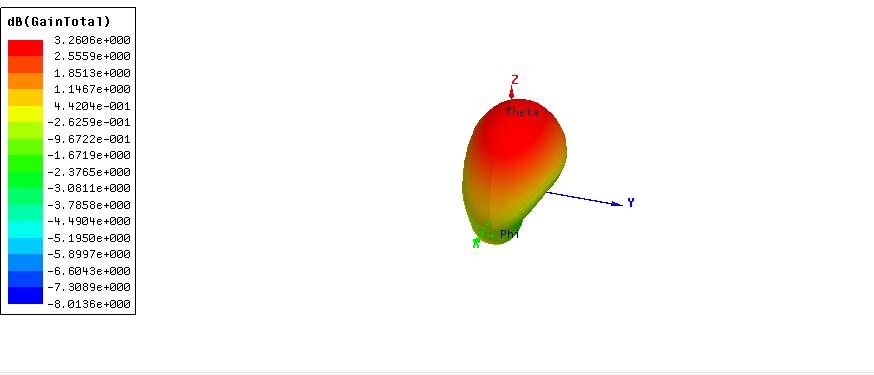

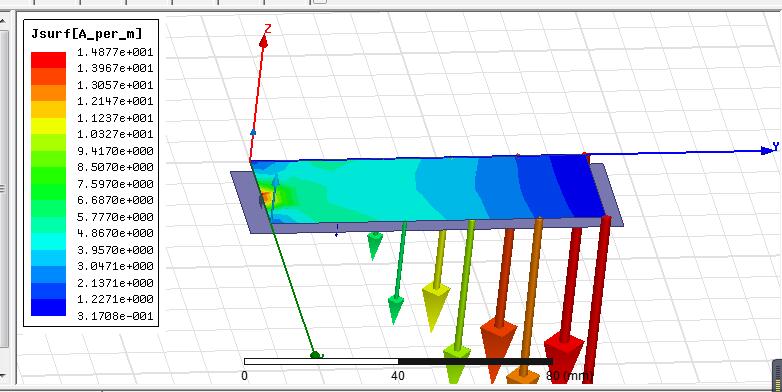

,天线最大增益可以达到6.4dB。然后把天线的长度缩小到原来的一半90mm左右后,照理说应该加个短路片才能变成PIFA天线,可是我没加短路片,照样出来了PIFA的内场分布图:
当然增益还是下降了。
,天线最大增益可以达到6.4dB。然后把天线的长度缩小到原来的一半90mm左右后,照理说应该加个短路片才能变成PIFA天线,可是我没加短路片,照样出来了PIFA的内场分布图:
当然增益还是下降了。
短路片的作用是匹配。去掉匹配变差,但辐射还是在的。
地板不设为pec的话,那“地板”存在的意义是啥
没办法,端口是双极性差分馈电的,不是那种同轴电缆单极性馈电的,辐射片接了正极,背面地板就只能接负极了。
不论是仿真还是实验下来,把天线背板靠在金属体上后(本来这个天线也是背靠金属安装的),背板上的电流和电场都会变弱,似乎是接近“0点位接地“的效果了。
一般一个微带天线和一个只有它一半长度但其它指标不变的PIFA天线,辐射增益大概差多少? 只看辐射增益不看S11的话
