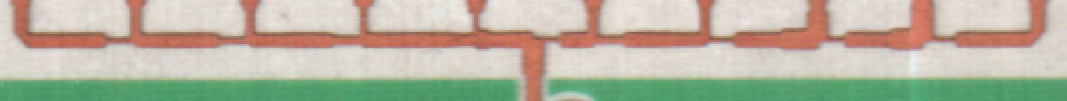

77Ghz的功分器,有人研究过吗?对原理不甚了解!
05-08
这种公分器时一分10的,没见过这种类型的。一般不都是一分二,二分四的威尔金森功分器吗?楼楼的这种属于那种?能拍个全图看看吗?
这个是国外一家雷达的发射天线功分器。有朋友问我。全图我也没有
。
我分析他们采用这种功分器的目的是为了减少尺寸。
在高频情况下,功分网络的损耗成为天线阵列设计中考虑的重点,并馈网络走线长,损耗大。所以一般采用串馈或串并联混馈,77GHz频段要是采用并馈基本上能量都消耗在网络上了。
当然,也有减小尺寸的优势,但不是使用串馈的主要出发点,高频情况下,尺寸大不到哪儿去
