求助,仿真时出现异常
05-08

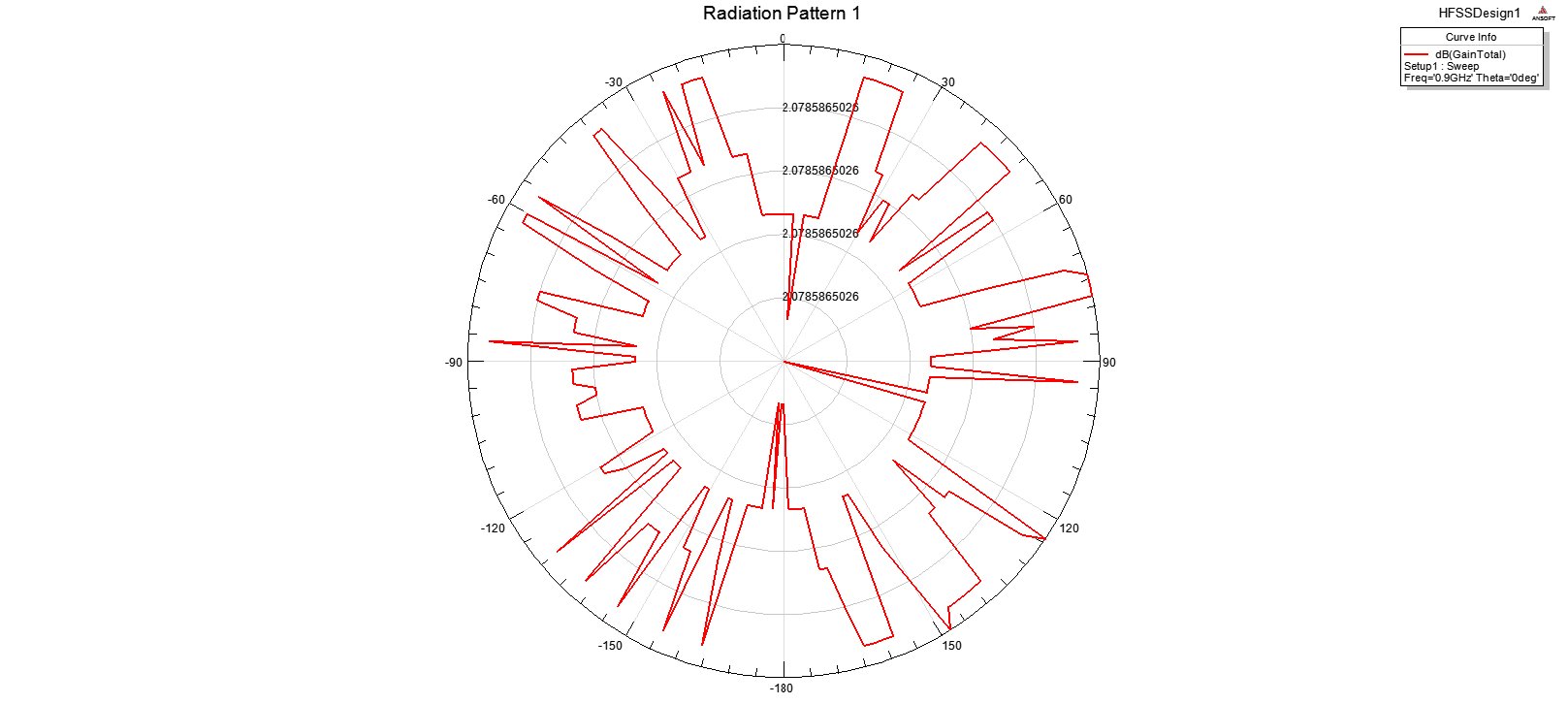

如图所示,天线的增益方向图变成这种形状,并且增益的数字都是一样的,请问这个问题该怎么解决?

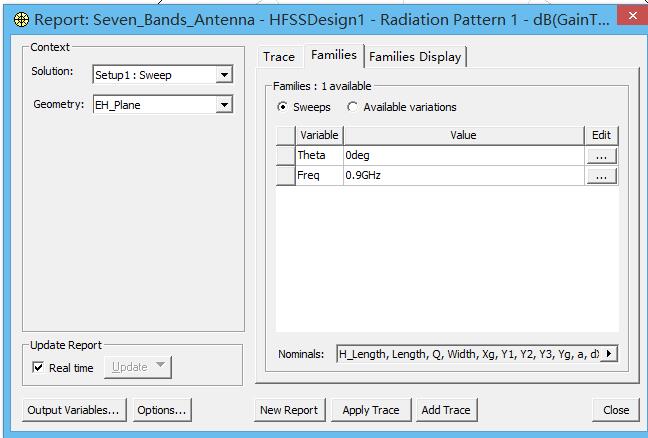

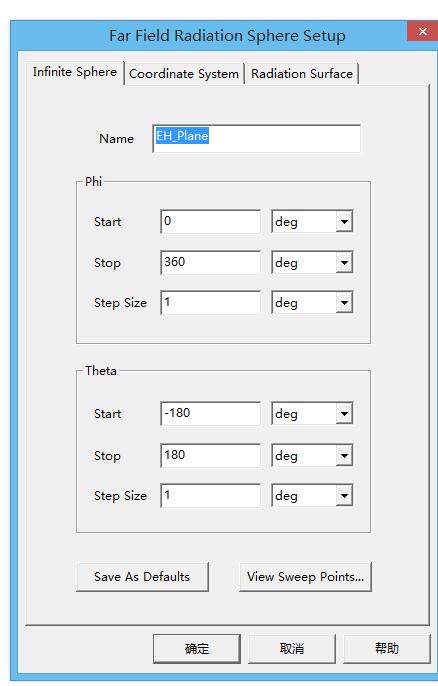

各项设置如图所示。
没收敛吧或者某个地方不连续 改改参数重新跑

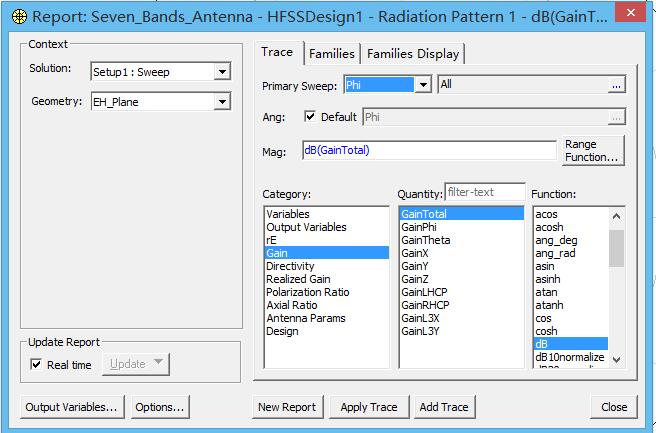

Prmary sweep选Theta
可是我要看的是H面的方向图啊
坐标显示问题,调整一下增益图中增益的Step,图中看到不同半径圆显示都是2.0785...,把step调成1试一下看看吧。
应该是个圆看着。
谢谢!的确是这个问题。
不过,就算全向性很好的天线,其H面方向图是个非常规则的圆,这可能吗?
不知道您天线怎么画的,跟XYZ坐标系有关系,假如我们说的XYZ是同样的话,像Dipole天线整体三维图是类似苹果的,E面是倒8字形,H面是圆。
谢谢指教!
