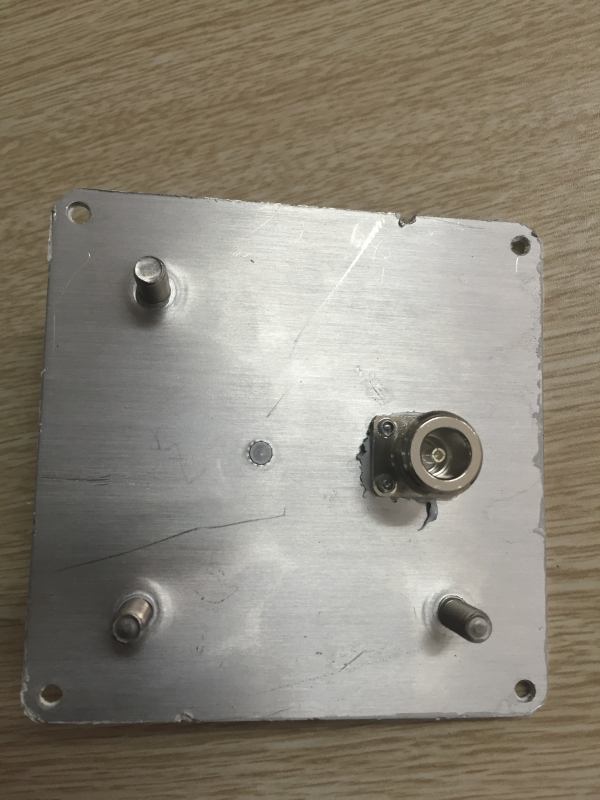

有哪位大神用过这种圆极化的微带天线？求指教！

好简易的天线

这个做工没法说了，小厂家的产品

为什么不善用HFSS或是CST...仿真一下不就知道原理的?

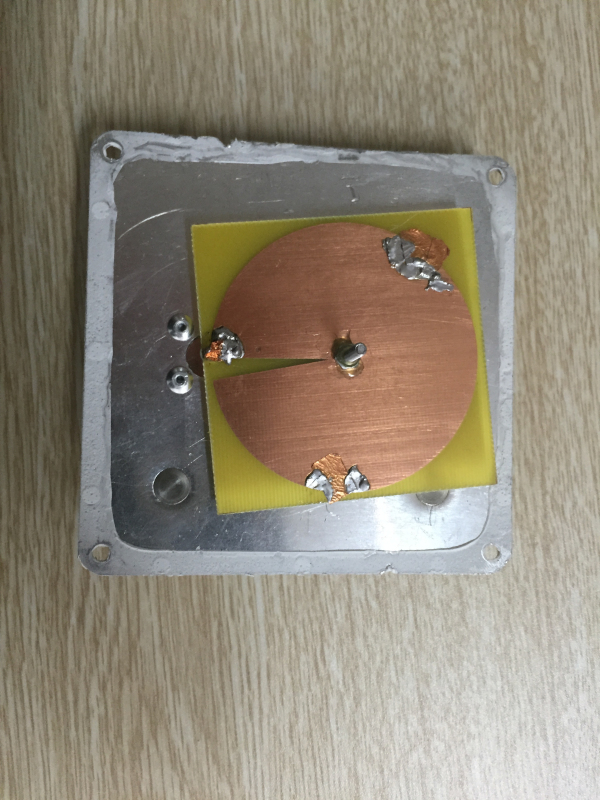

图中贴片的直径必为频点的0.5波长，裂缝至圆心为0.25波长，曲圆形设计的理由是频宽较好、圆极化相位较容易控制。(论工艺矩形切角较容易实现，但是圆极化相位较难控制)。

小编...说不定你会看走眼哦
，不定是哪位大师级的人物在做实验的...
**我是学徒级别的，我在调试验证时比这个还难看_(就地取材嘛)，呵呵！

走眼的可能性较低
目测是拆解的样品。反射地板已经拉丝氧化，固定螺丝还是冲压铆住的，如果做试验样品，大可不必这样

关注一下子

虽然仿出来了，可是还是不知道原理，所以才来请教各位的。大神有相关论文或者资料么?
