平板缝隙天线的方向图

05-08

初来乍到，请大家多多关照，如果哪里说得不对的，请大家多多包涵。

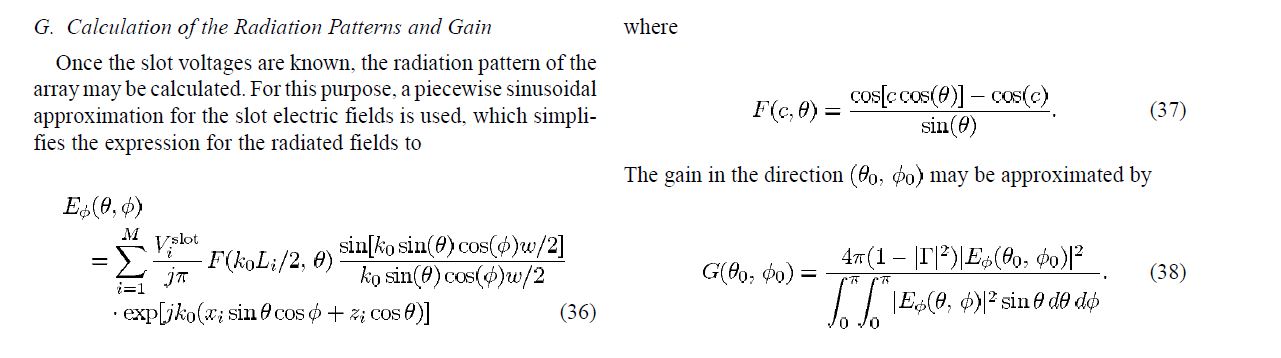

我现在弄不明白的是，理论中画平板缝隙天线的方向图，是利用什么公式呢?根据相关文献，我找到了两种类型，但是他们之间存在一些差异。我看了很多文章都是关于天线设计的。但是我是想对一个已知的平板缝隙天线进行分析。所以存在以下两个问题，问题1、这两种方向图到底哪个更合理一些?问题2、如果已知了缝隙偏移距离，如何求得缝隙电压?
期待大神们的解答。

难道要石沉大海啦吗?

用hfss仿真缝隙后提参拟合出曲线,寻找合适偏置

1 第一个问题是天线综合的问题，当然是先知道对天线波束的要求，根据要求设计天线达到要求的值；
2 缝隙的电压不仅和偏移量有关，还和缝隙的长度有关；
建议你查查资料也可以加我qq415466208

如果也已经知道了天线的这些参数，是否有公式直接代入就可得到呢?

首先我的意思是，对于已知的一个天线，计算它的方向图，那么间接需要知道的参数是缝隙电压，那么缝隙电压是通过什么公式计算得到的呢?

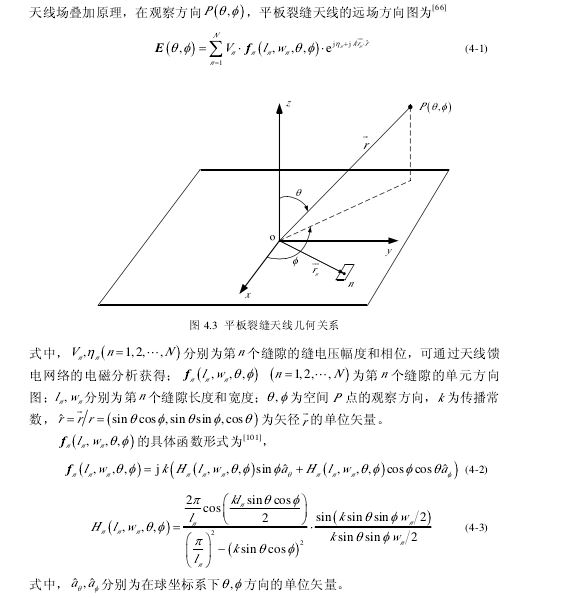

其次第二张图中的fn，后面的两部分相加哪里，前一部分是E面后一部分是H面吗?
