有谁用过带引向器的微带天线?
05-08
就像是微带天线和八木天线的结合:地板-辐射片-引向片,三个金属片叠放在一起,可以起到类似八木天线强化单向增益的效果。图片见下面4楼
不知有哪位前辈有这方面的详细资料?想学却找不到任何资料。
不知有哪位前辈有这方面的详细资料?想学却找不到任何资料。
你说的是这个吗?
具体的成品: http://www.wa5vjb.com/pcb-pdfs/Yagi2400.pdf
常被拿来当分析样板的范例:
不是,更类似八木天线的阵子由线状变面状,由偶极子变单极子。
没用过! 没有! 没!

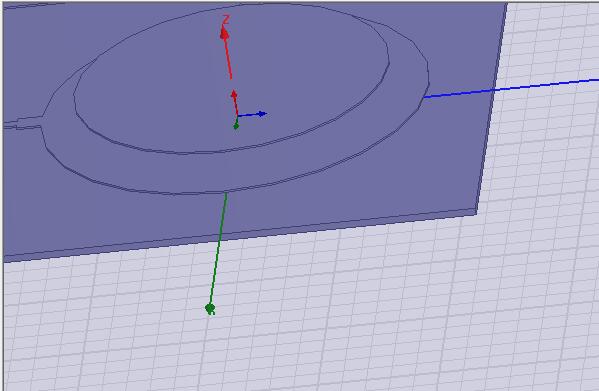

这个样子的
从表述上看就是二楼所说的准八木天线
表达不清楚的话最好上个实物图
八木天线反射器引向器换成圆片的?倒是见过
好深奥啊
嗯,反射器用板状的很早就有了。关键是主振子和引向器也用板状的真是头一次见。
八木的变形,好几年前见过了
有具体资料吗?尤其是分析电流 电场磁场方向图计算的
空气微带,贴片天线。引向单元可拓展天线带宽。这种天线市面上很多,很成熟的产品
前辈能否给些相关资料?或者给几个关键词搜下。 我用微带,八木一起做关键词还是搜不到,搜到的都是纯微带或者纯八木天线
这种最近我也在考虑,但是由于我地板限制,加引向后后瓣增大,所以增益反而降低了
一般反射器都要求离主振子1/4波长,这样才能保证反射信号与主振子信号同相叠加。
不知引向器有无这个限制?因为这个天线的引向单元到主辐射片的距离明显不到1/4波长,而且这两个单元还是物理导通的,不知何故?
这个类似于空气微带天线吧“?
最新查了些资料,这个顶层的片不是用来引向的而是用来做双频的。
但可能是有些类似二元阵中,让无源阵子的长度略小于半波长后可以起到引向的效果类似,所以这个顶层贴片貌似也起到点引向效果。
