用普通覆铜板制作射频天线可行吗?
05-08
小弟想用普通覆铜板,自己腐蚀制作一个2.4GHz的天线用于WLAN信号的能量拾取,请问普通覆铜板的板材参数是多少?用普通覆铜板制作这样一个频段的接收天线可行吗?实际需要注意什么问题?谢谢!

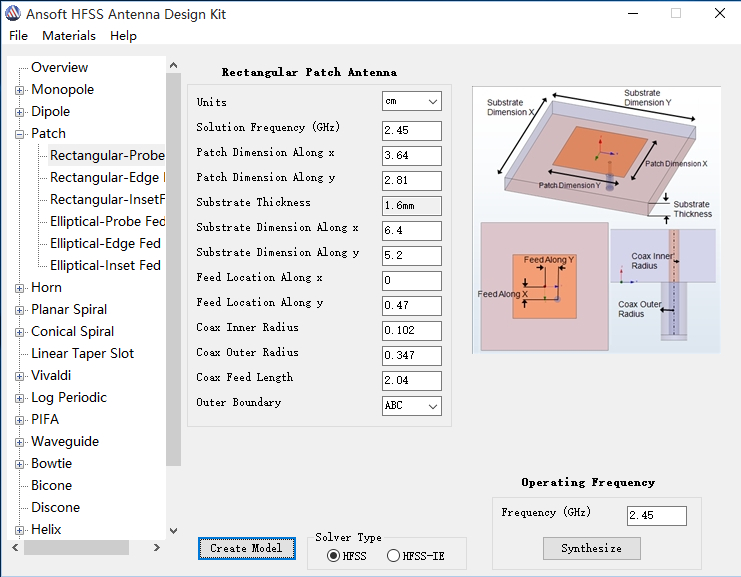

板料、板厚...中心频率=2.45GHz、介电常数、波长。
边缘馈入点阻抗是高阻抗 > 90欧
辐射面高度= C / F*√Er (300/ (2.45*√Er)) / 2 、若想得到最大电压点,从这个0.5λ的均分点开始与馈入点的距离为0.25λ、0.75λ、1.25λ、1.75λ....
辐射面宽度= 辐射面高度*1.1。(跟带宽有关)
