微带贴片天线设计方向图的优化
05-08

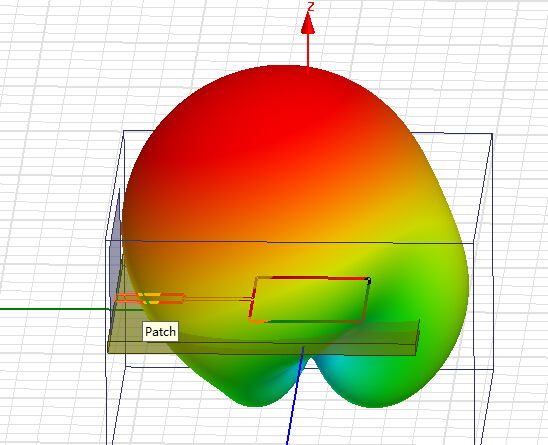

设计了一款10GHz的侧馈微带天线,发现最大辐射方向不是天线的法向方向,这个该怎么进行优化,望指导!
那是因为你一边的馈线引起的寄生辐射影响,特别是50ohm转1/4lambda会有辐射缝。单个贴片方向图没有太大意义,增益可以参考一下,组阵看看吧,并馈来个16个阵,方向图就几乎对称了。
嗯嗯,我其实也是在做阵列,这是我做的阵元,怕这样会影响阵列的主瓣增益。
阵列最好是结构对称的,有时候需要人为的调整馈电的偏移,而不是常规的等物理路径。
