微带天线输入阻抗问题
05-08
刚开始学习天线,特意找了一本书开始入门。

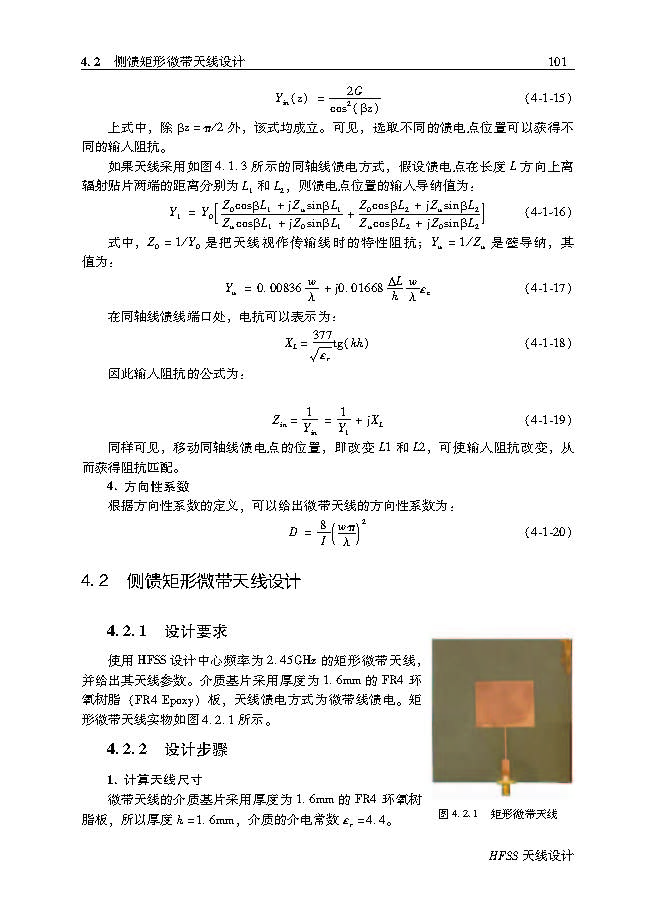

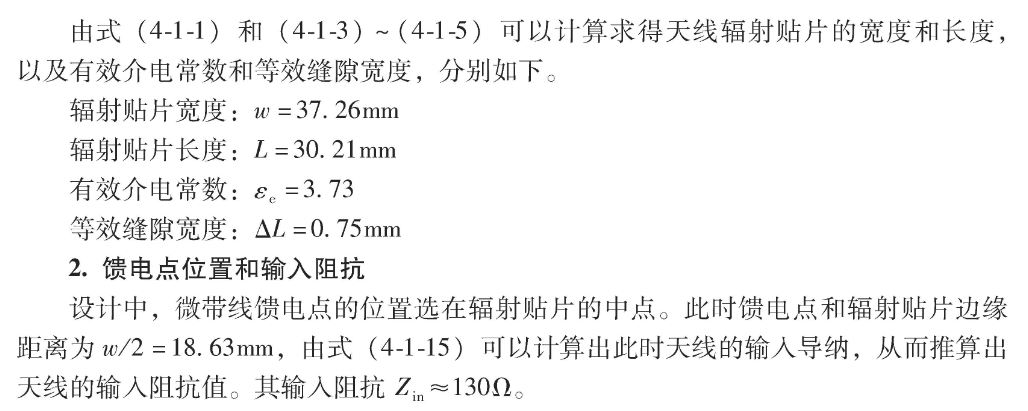

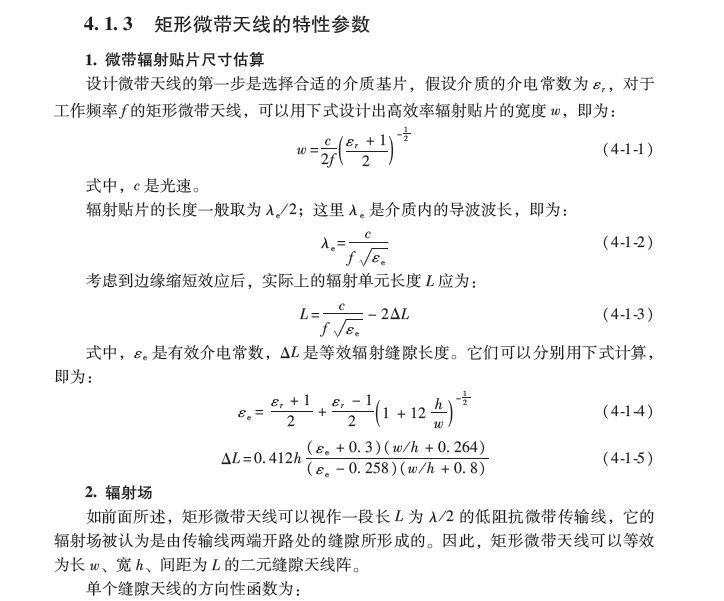

但是在学习过程中,关于微带天线的输入阻抗计算不是很理解,书上是这样介绍的。
按照以上方法,
按照公式计算Y=2G/((cos(βz))^2),
那么R=((cos(βz))^2)/(2G),
其中β为介质中的相位常数,这个应该怎么计算?
书中θ是什么角度,怎么计算?
能否帮我说一下,具体计算步骤。
非常感谢大家!
另外,以上计算都是粗略的计算,为了更准确和告别繁琐的计算,怎么样用HFSS计算上面的微带天线的输入阻抗!
再次感谢大家!
但是在学习过程中,关于微带天线的输入阻抗计算不是很理解,书上是这样介绍的。
按照以上方法,
按照公式计算Y=2G/((cos(βz))^2),
那么R=((cos(βz))^2)/(2G),
其中β为介质中的相位常数,这个应该怎么计算?
书中θ是什么角度,怎么计算?
能否帮我说一下,具体计算步骤。
非常感谢大家!
另外,以上计算都是粗略的计算,为了更准确和告别繁琐的计算,怎么样用HFSS计算上面的微带天线的输入阻抗!
再次感谢大家!
帮顶!有好多软件都可以计算微带线的输入阻抗的。另外,最近毕设也在做这方面,小编可以把你的这本书电子版发给我吗,谢谢小编了。我的邮箱是465456694@qq.com
看斯密斯圆图就知道了

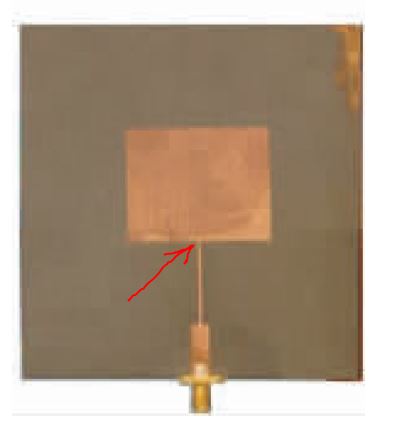

我现在想要知道的是馈电的输入阻抗,就是下图中,箭头所指的地方。Smith图看不出来吧!
箭头所指的就是一个开路短截线的输入阻抗, 用公式算一下就出来了
嗯,这个可以算! 我的疑问就卡在这里。能否加个好友!企鹅:496502372
