偶极子天线展宽带宽
05-08
我手上有个调频段的偶极子天线，是以前做的，但是带宽只有80M-110M够用（vswr<2），目前要做个60M-140M，考虑了2个方案，但是从仿真结果看不理想，基本还是原来的带宽，请各位看看先：
P1: 套筒偶极子---阵子2边放置2个寄生阵子以展宽带宽（我用此方案在1G频段可以实现），但是在100M频段实现起来，没达到预期；

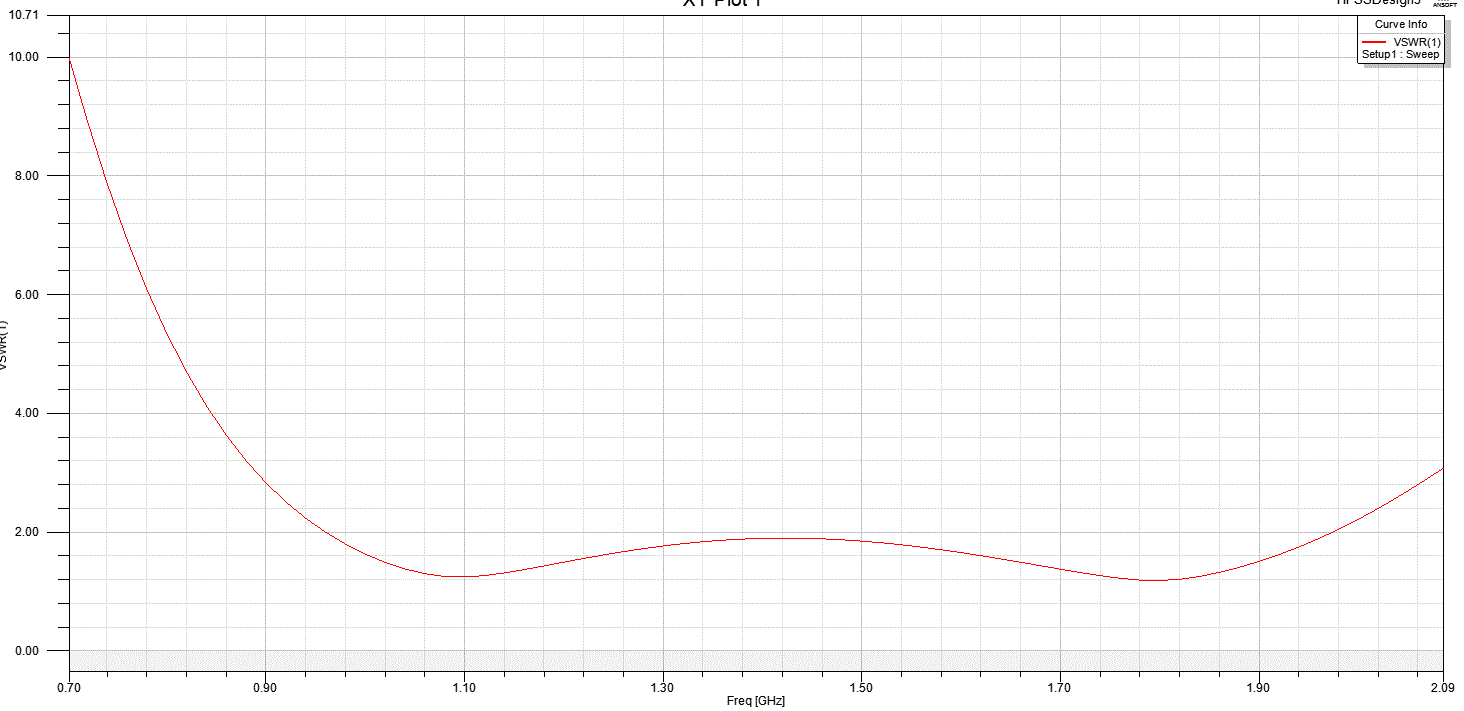

1G频段达到预期结果的：

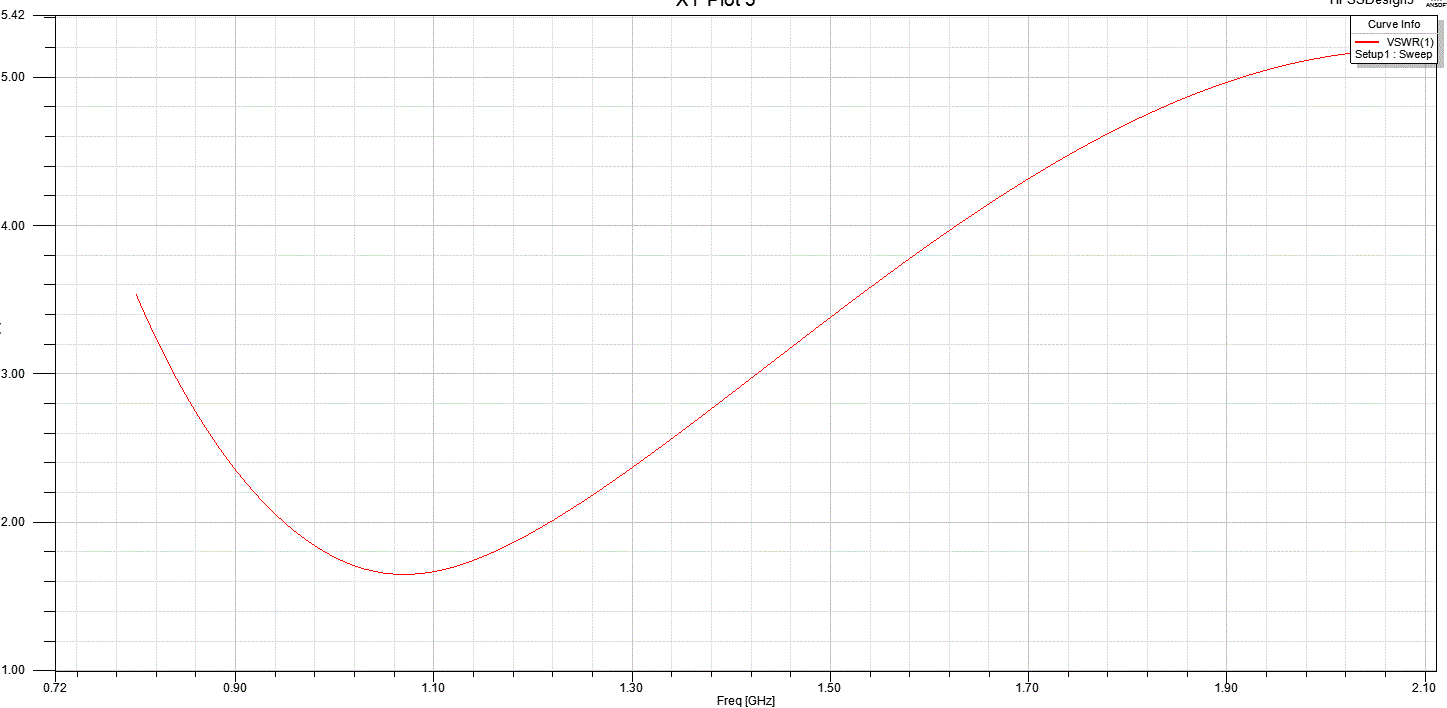

0.1G频段就没行，基本就是70M-110M够用 ，实际的60M-140M就达不到
P2:套筒偶极子----套筒内加介质材料环，结果同p1，基本就是70M-110M够用，实际的60M-140M就不过
P1: 套筒偶极子---阵子2边放置2个寄生阵子以展宽带宽（我用此方案在1G频段可以实现），但是在100M频段实现起来，没达到预期；
1G频段达到预期结果的：
0.1G频段就没行，基本就是70M-110M够用 ，实际的60M-140M就达不到
P2:套筒偶极子----套筒内加介质材料环，结果同p1，基本就是70M-110M够用，实际的60M-140M就不过
有朋友能给点建议不
