PIFA为什么天线会和地直接相连?

05-08
之前做过微带天线,都是top面天线谐振单元和同轴线内导体相连,bottom地层和同轴线外导体相连。
可是PIFA为什么天线会和地直接相连?

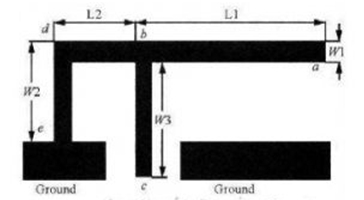

如上图,在倒L天线abc的垂直元末端加上一个倒L结构edb构成PIFA。那这样岂不是天线和地直接相连,怎么辐射出去呀?

四分之一波长,相当于开路

主要是用来调整因为弯折而带来的阻抗不匹配。不能用低频电路的想法来看高频的问题。高频中短路线上是驻波,相当于一个能量缓冲区,与辐射部分组合形成谐振。

IFA天线可以等效为单极子天线加一个接地短接线。接地短路线,可以等效为并联电感。
单极子天线通常低频smith原图位置在3,4象限,呈现容性,加一个小于1/4波长的接地线,等效为在原单极子的基础上并联了一个小电感,抵消容性,主要作用还是调谐阻抗。使之达到阻抗匹配。

不能用低频的思想来思考高频的问题
