433MHz的50欧芯片,如何与偶极子天线匹配
05-08
下面这个图纸上,中间的金属圆形是我们的433MHz芯片,是50欧阻抗。想通过直径是1.24mm的螺旋天线匹配。
以前没接触过天线匹配。请教各位一下,匹配的最佳结果是将天线通过裁剪长度和串并联电容、电感,调整到50欧姆的位置吗?

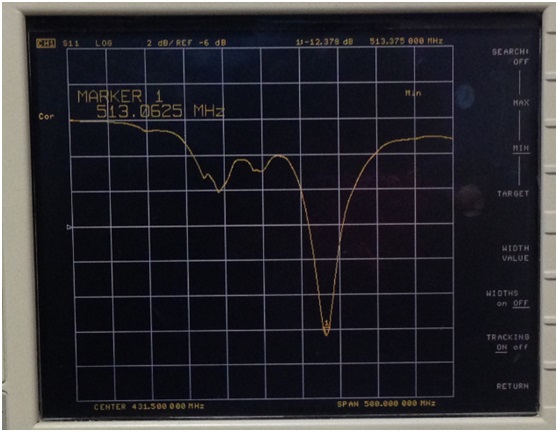

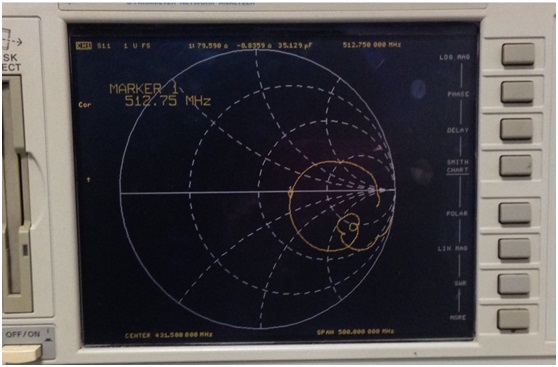

我自己试着剪了几个天线的长度,发现天线基本就在70几欧的位置晃荡。
实在不懂天线匹配,请求各位大侠提供天线匹配方案与评价标准!谢谢了
以前没接触过天线匹配。请教各位一下,匹配的最佳结果是将天线通过裁剪长度和串并联电容、电感,调整到50欧姆的位置吗?
我自己试着剪了几个天线的长度,发现天线基本就在70几欧的位置晃荡。
实在不懂天线匹配,请求各位大侠提供天线匹配方案与评价标准!谢谢了
所谓的串并联电容、电感即匹配网络,这个需要仿真分析一下匹配性能,至于天线的尺寸变化对阻抗的影响,更需要建模仿真分析一下,看看尺寸的变化对阻抗的影响关系。
