北斗一代收发双频四臂螺旋天线
05-08
大家好,求助各位大神!我在设计一款北斗一代收发四臂螺旋天线时,单个测试性能都能满足要求,但是两个上下叠层,L频段天线放在下边,S频段天线放在上方,两个天线之间用胶固定,几乎没有间隔,天线设计都是采用顶端短路的方式。安装时S频段螺旋的馈电同轴线要穿过L频段天线的螺旋内部(天线都是共形到一块矩形薄介质材料上的,中间空的),L频段天线性能恶化厉害。我已经仿真试过,应该就是同轴线没有摆在中间的问题(上下天线都是好用一个四合一电桥馈电的,电桥占据了中间位置)。请问各位有何方法能解决这问题呢?先感谢各位了,弄了好久了!急求助!
叠层测试的L频段顶点增益图,20度仰角增益图,10仰角增益图如下:
建议贴图,方便他人帮助你

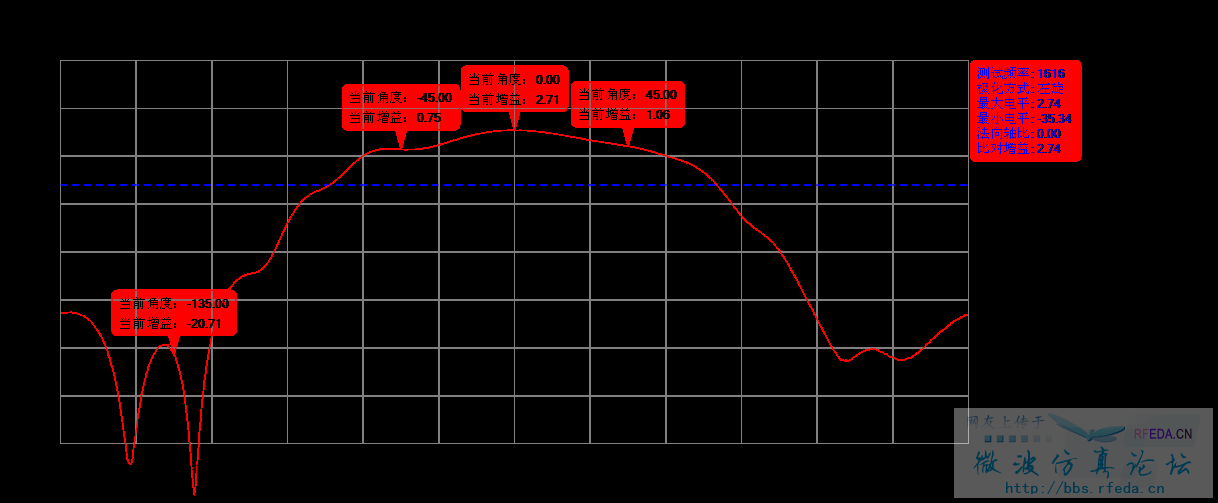

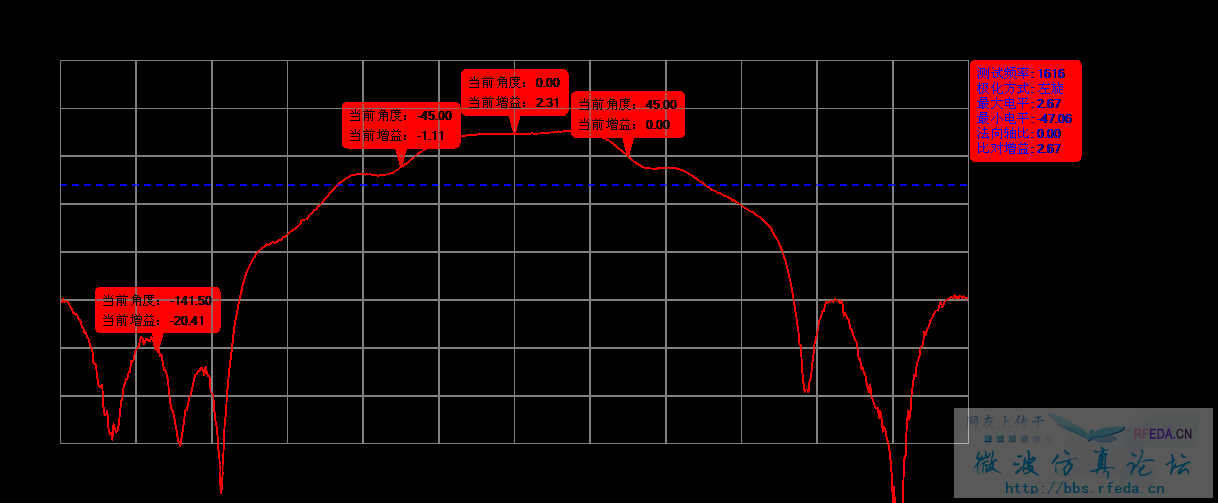

谢谢八云!我这就贴图。单独测试的L频段顶点增益图,20度仰角增益图,(10仰角增益图丢了)如下

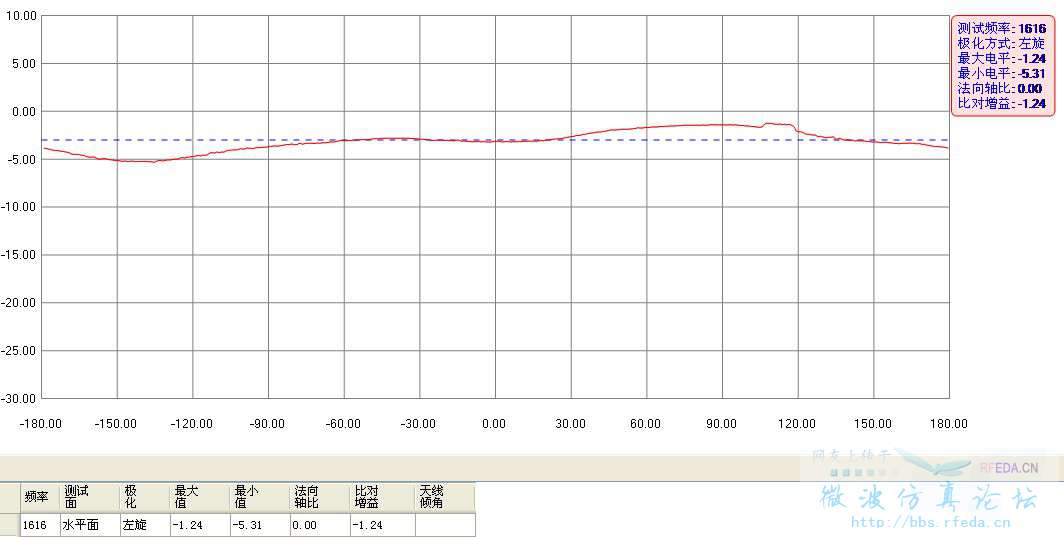

叠层测试的L频段顶点增益图,20度仰角增益图,10仰角增益图如下:
你说的这种天线不是都有现成的吗?还要自己搞吗?我都批量生产过了qq 2487577087
我在学校自己弄弄的,我这个现在就是有问题,一直没有解决呀,好受打击。大神能帮忙看看怎么解决这个问题不?如果方便的话,贴两张图我看看不咯!谢谢!
