仿真半波偶极子遇到奇怪的问题,求帮助
05-08

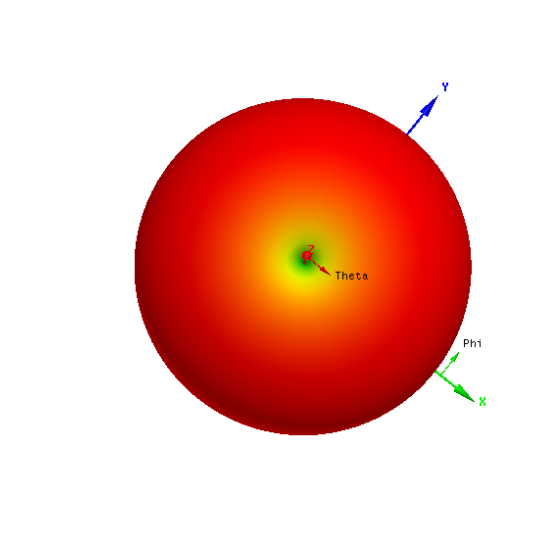

这是我仿真半波偶极子天线的3d图
E面看起来是正确的,就是沿着Z轴的剖面图

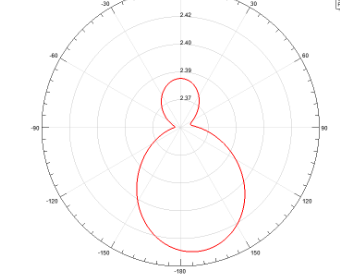

但是H面应该是个正圆,却出现了下图:

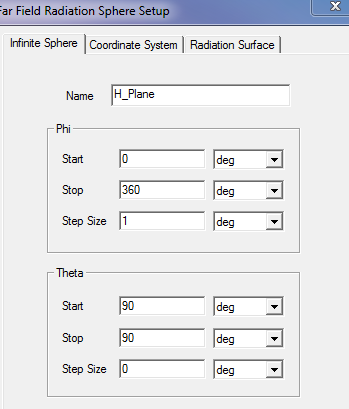

这是怎么回事,下面是我的设置,应该没问题啊
求解释,求帮助
E面看起来是正确的,就是沿着Z轴的剖面图
但是H面应该是个正圆,却出现了下图:
这是怎么回事,下面是我的设置,应该没问题啊
求解释,求帮助
H面设置应该是正确的,不清楚,帮顶!
应该是正确的,是图中的标度间隔设置的太小了,设置大点就圆了。
你的几何模型也贴个图吧,是不是馈电结构导致的?
标度重新设置一下
2L是正确的,你看书上的图,度量是1-3,而你的图中是2.37-2.42
你这是相当于拿个放大镜在观察啊,那间距也太小了,点击标度把spacing改一下
