Re:2.4G圆极化微带天线
直接看軸比

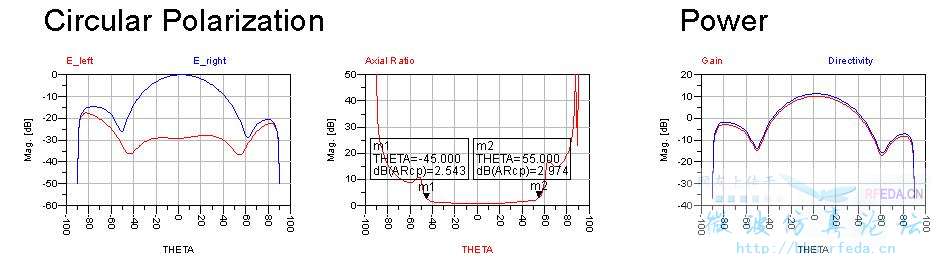

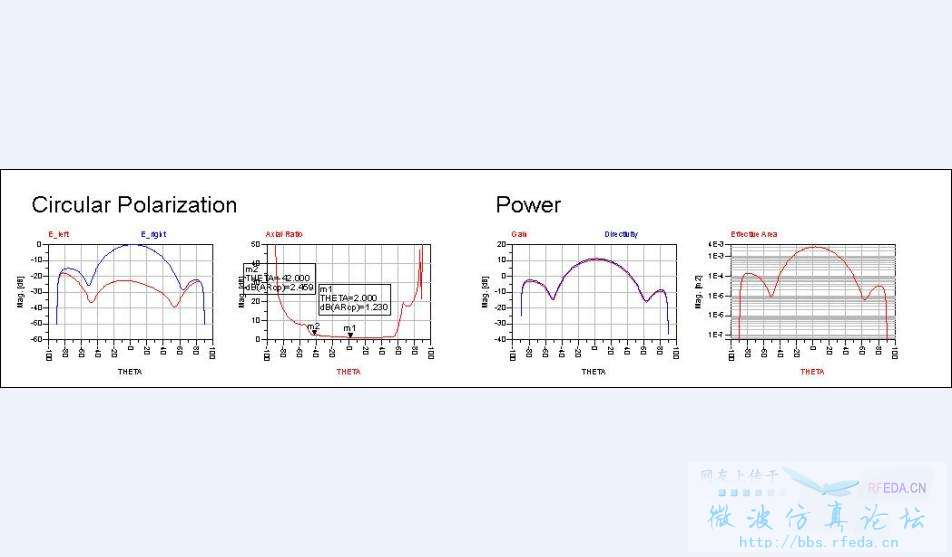

这是我最新的轴比仿真图,但是显示从 -45度到55度 之间轴比小于3. 请问怎样可以知道轴比带宽呢?

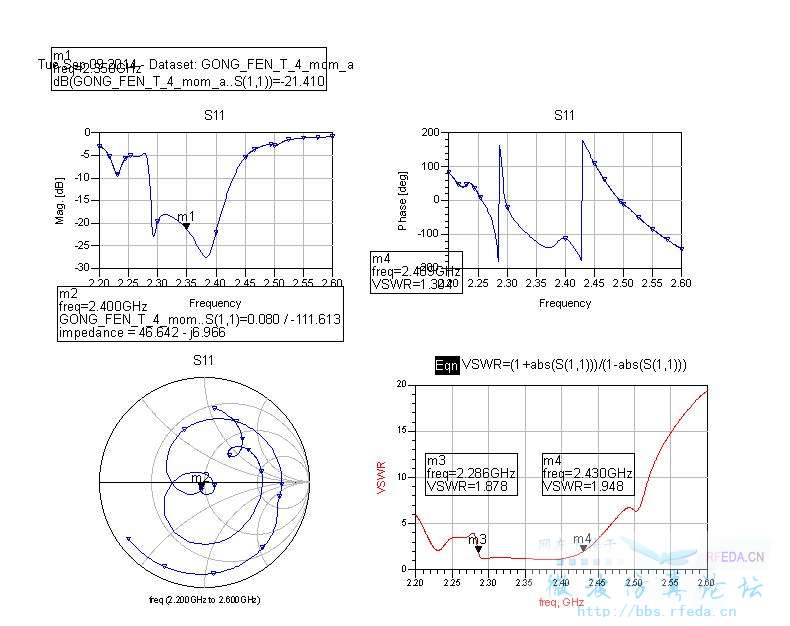

驻波比带宽将近10%。这样的轴比应该是圆极化了吧?
第二个问题:我改动0.1mm的距离就会导致仿真图很大的差别,但是到时候出板以后会那么精细吗?
我軸比的圖怎麼跟你好像不太一樣,我的橫軸是顯示頻段,縱軸顯示軸比值,可是你的是橫軸是顯示角度,我不知道這個正不正確,但是基本上軸比小於三就算圓極化,至於你說板子動0.1mm仿真圖差別很大是指S11還是指軸比?軸比會動比較多很正常,S11動0.1mm就改變很大依照我的經驗是不會,除非非常高頻段例如5G那邊有可能,但是2.4G應該是還好才對
你是用HFSS画的吧?我是用ADS画的,加我QQ可以吗?1986008031
我沒有QQ耶....我的確是用HFSS,畢竟HFSS是目前比較準確的仿真軟體
你可以直接問我會的話就回答你
确实是,我前段时间用过一段时间的HFSS,仿真时间太长,后来就改用ADS了。
现在的问题是,我用的是侧面馈电的方式,这样还需要做接地板吗?
我对怎么弄接地板有点不了解,请问你有这方面可以参考的资料吗?或者有些什么建议,谢谢了
你現在是用幾個陣列?
目前用的四阵子,八阵子的我也试了一下,增益可以达到要求,轴比也还可以,就是带宽还是达不到要求。
你帶寬是要在哪?2.42.5?
带宽要求10%,应该是 2.32.5,现在有一点偏移
建議你四個陣列暫時先別切角,也就是先別管圓極化,先調整陣列方塊大小來達到你要的頻段帶寬,然後再切角調整圓極化
好的,我一会试一下,还是那个问题,我需要涉及到接地板吗?不是很了解。
接地會變成指向性天線,不接地是全向性天線,你要哪一種?
哦,我只是在做老师的一个基金项目,没有太多的要求,所以整体指标可以实现就可以了。
我的指标要求应该也很简单:
增益13dB,驻波比带宽10%,主瓣宽度大于55度,中心频率2.4G。就这些要求,应该就不用涉及到定向天线了吧
增益要到13dbi我覺得只有定向天線做的到耶
呵呵,那好吧,那接地板要怎样做呢?我用的侧面馈电,难道就在介质下面附一层铜吗?然后介质上面就是天线阵列?是这个样子吗?

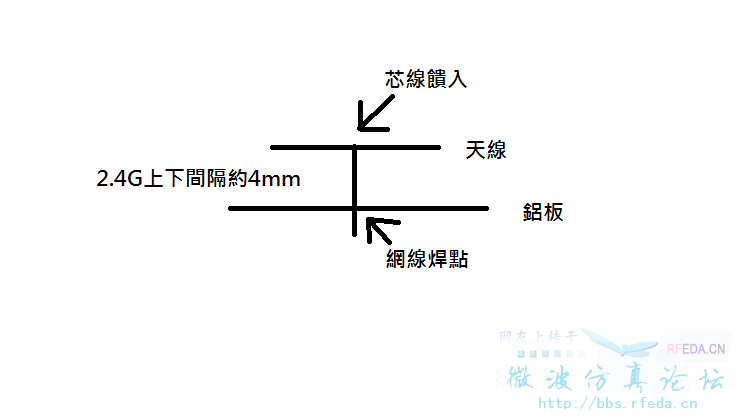

看一下這個大約是這樣做法會變成定向天線
那这样的话,我用侧面馈电,而不是探针馈电,这样的话,和接地板之间又有什么联系呢?
用線做饋入也可以不然你就試看看側面饋電然後不用接觸到鋁板,純粹放在下面反射電波看看
嗯,也就只能这样了,我先试一下,如果要做探针馈电的话,好多东西都要重新做了
不用吧!就用個SMA鎖反射板探針焊天線板這樣而已
嗯嗯,毕竟没有弄过这方面,学校也就我自己在做天线,我现在改用HFSS弄一下吧
你稍微自己試看看接下來兩天我不會上來看所以你可以慢慢來
请问接地板尺寸是怎样确定的呢?距离阵列单元的距离应该怎样计算呢?我这几天试了一下,发现地的尺寸不同都会造成影响
台湾的兄弟也逛这个论坛么
無意之間逛到的哈哈
HF嗎?把圖放上來看看吧說不定你沒有設定到良導體
用HF做了一下,感觉好麻烦,就还是用ADS做的,反射板用的0.035mm的铜,良导体?
版图

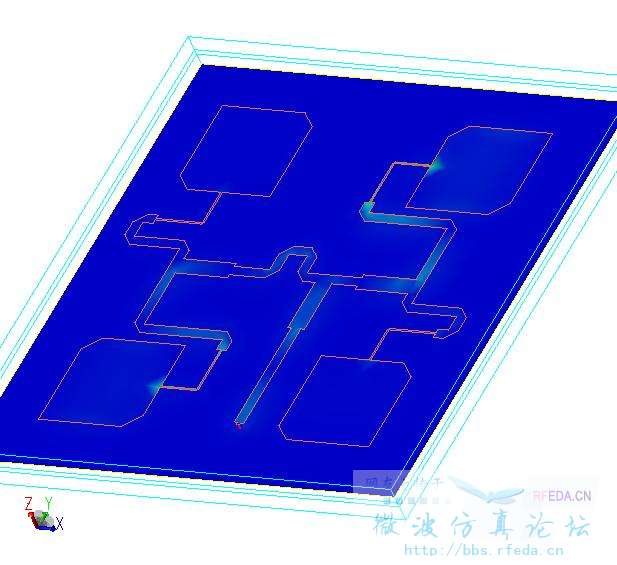

三维图
