全向天线下倾角问题

05-08

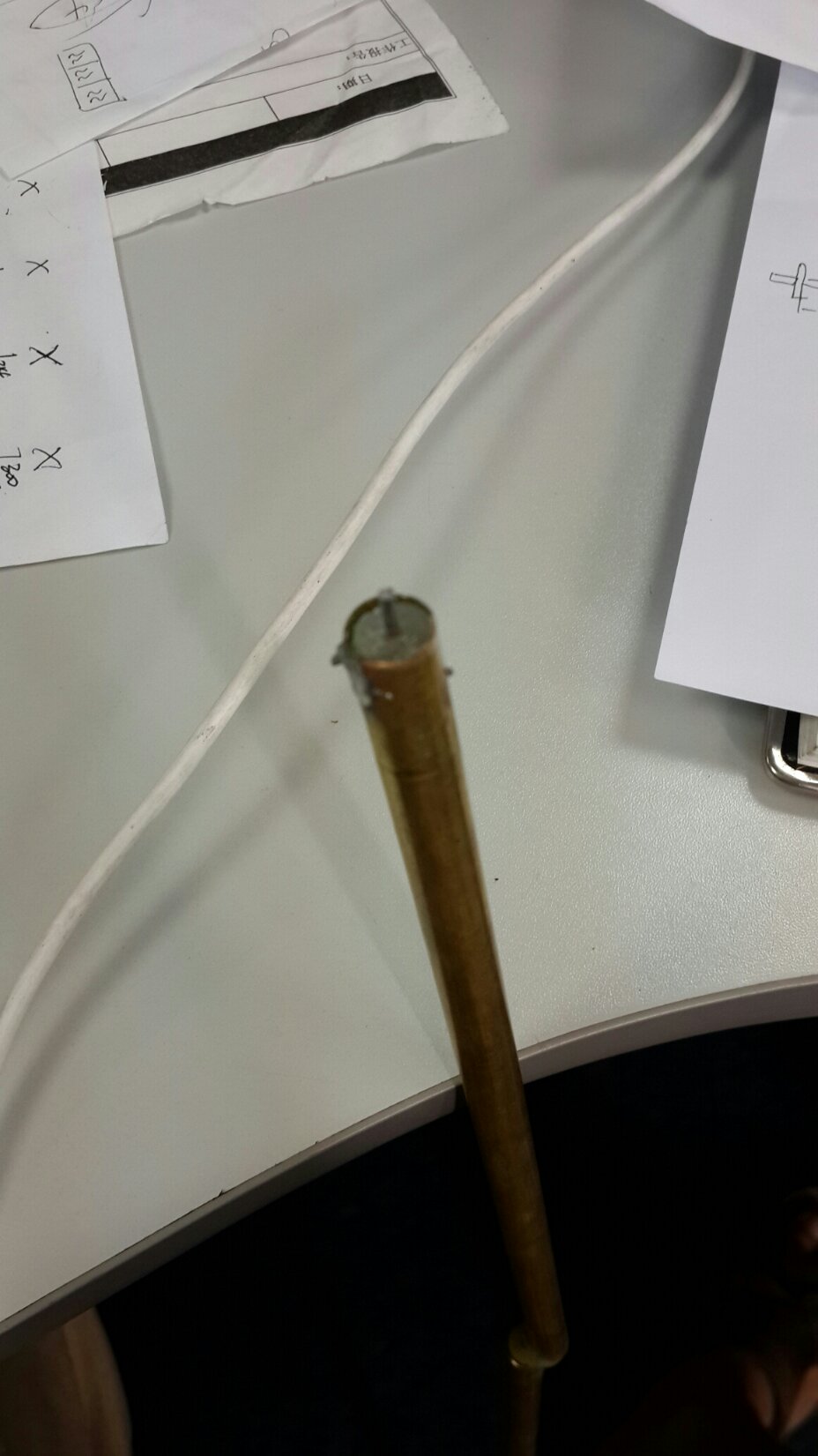

现在设计了一款全向天线,增益8dbi,十个阵子,每个阵子使用内部填充PE和金属铜线做阵子,铜管直径9.5mm,内芯1.5mm直径。
频率350-370mhz
,最中间哪个调整驻波的长度290mm,和他连接的两个振子长度230mm,其他八个最每个阵子都是268mm,理论上应该是0度下倾角的,但是做了两版都是下倾角6度。
请教各位高手怎么办呀。






我仿的是微带形式的,我改了阵子间距就好了。
希望能帮到你。

谢谢,但是我的阵子没有间距,是半波长的。郁闷

继续请教,各位大侠帮我看看

你是做0度的吗

是的,零度的有啥办法吗,

你不是解决了吗

木有呀,新哥
请教一个问题:使用PE介质的75欧姆线做半波长阵子,359mhz半波长应该是280mm,你建议265mm阵子,请教为啥用265mm,
这样不是半波长的话,整个天线相位差就不是零了,那么就会有下倾角度了。目前按照268mm做的有4度下倾角。我想做到2度以内,
求解决办法,谢谢啦。

理论跟实际情况会有相差

请教,我这个天线做到下倾角度2度以内有难度呀,目前做到4度,
请教改进方案

268太短,278差不多,另外两节之间不要加隔离片。

好的 ,谢谢了   278差不多半波长 ,可以做到相位差尽量小,然后下倾角可以小一些。

没看明白,请教一下两个阵子连接处的铜片是干嘛的?
