1.3GHz-3GHz侧向天线求助

本人未接触过天线，最近有款侧向天线需要优化，但公司没有这方面的人，特来论坛求助各位！
天线指标：1、带宽1.3GHz-3GHz  2、方向性：全向  3：极化方式：线极化 4：增益未提。5:、驻波＜2，越小越好。

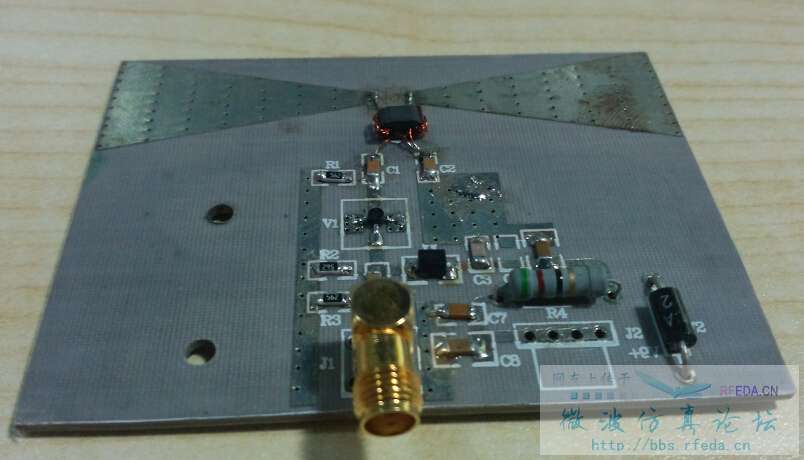

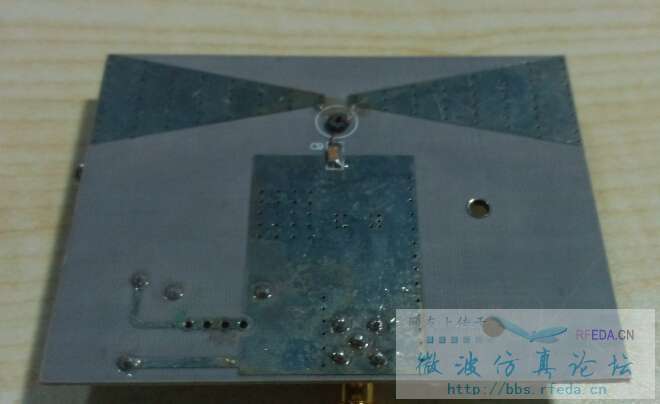

公司以前天线的实物图片如图1-1，1-2.在2GHz以上时常出现信号接收不到，或者后端算法处理不正确。

从巴伦输出处测试天线驻波很差，回波损耗在2GHz以上大概在-3dB附近，驻波很差。不知道这款蝶形天线能否做到上述指标?还有这样的布板有无改进之处?
请问还有其他类型的天线达到上诉指标，能否知道具体天线名字或者给出一个模型！若给出模型实际可行给予一定话费报酬哈。

各位来帮忙解决一下呢

1、你这个类型的天线在这里要做到大概39.5%的带宽是可能的但是得需要根据你天线周伟的场环境做优化，模型其实是很容易建的，查查书，动动手就好了
2、按照你描述的现象看似乎没你的天线在2G以上的频段内没有正常工作，你查一下板材的介电常数，然后大概的估算一下你的中频偏上一点的频点，比如2G时，你的四分之一波长是否和你现在的这个天线尺寸相当，估计你现在的尺寸偏长了，如果偏长可以尝试割掉一些多余的长度
3、你这个天线本质上就是一个带渐变结构的偶极子天线，他的辐射方向并不是完全是个球，而是个面包圈，试着调整天线的位置，例如让那两个辐射比平行于地面做一下测试，可能会好很多
4、你可以尝试做个双极化的这种天线或者在板上的其他地方再布置一个类似的天线，做分集接收，效果肯定会好很多的

多谢你的回答，本人只是理论太差，你说的还得好好琢磨

这帖子就这么沉了么

这个是有源天线，需要供电的；
没有电，肯定驻波很大了，没有通的嘛！
驻波带宽可以很宽的！
因为偶极子后端加了变压器直接变过来的，后面再供电和放大了。
这个天线只能做接收用，不能做发射！
至于你说的侧向，应该是在外面还有个金属盒子或者底板之类的东西吧；
反而这里面的东西倒是个全向天线，要实现侧向，关键看怎么用！
任何全向天线都可以变成定向天线的！
测试很简单的，仿制也很简单！
从材料来看，这个是F4B的材料，介电常数大概在2.65左右！
你就比这个尺寸照着他的尺寸画图就OK了，用游标卡尺就OK了；
至于放大器，你通电5V，然后一节一节的测试电流和电压，把电阻弄成一模一样的，放大器增益弄成一起一样的，其他随便弄点都可以！
这个增益就10DB吧，
还有，要结合产品说明书来看，就这样，就2个小时就可以搞定的事情！

刚才上面写错了，怕误导你！
增益就10DB吧，应该是10DB多点吧，这种放大器的增益不会超过20DB！

驻波只是测试天线的，放大器我做了几年了还是比较了解，这个天线在2GHz以上驻波就很差，跟仿真结果基本一致，还有巴伦在正常情况下一般不会超过1.5GHz，这个天线用这样绕的巴伦本身就是个错误。
