两个65度基站天线合并为一个33度天线仿真(高手请教)

05-08

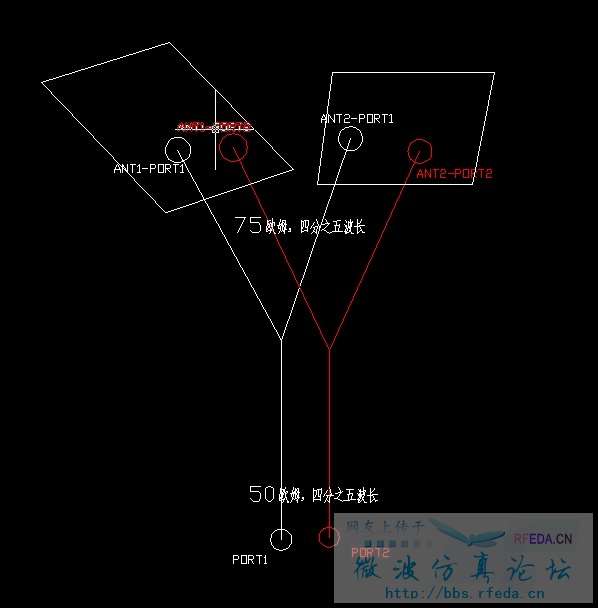

各位好,现在与偶两个65度的基站天线(双频双极化,正负45度,通过相位线功分器链接。成为一个33度天线。具体如下图:
相位线功分器两个输入口使用四分之五波长,75欧姆电缆建模。输出口采用四分之一波长线,50欧姆电缆建模。
请教各位这个方案理论上可行吗?

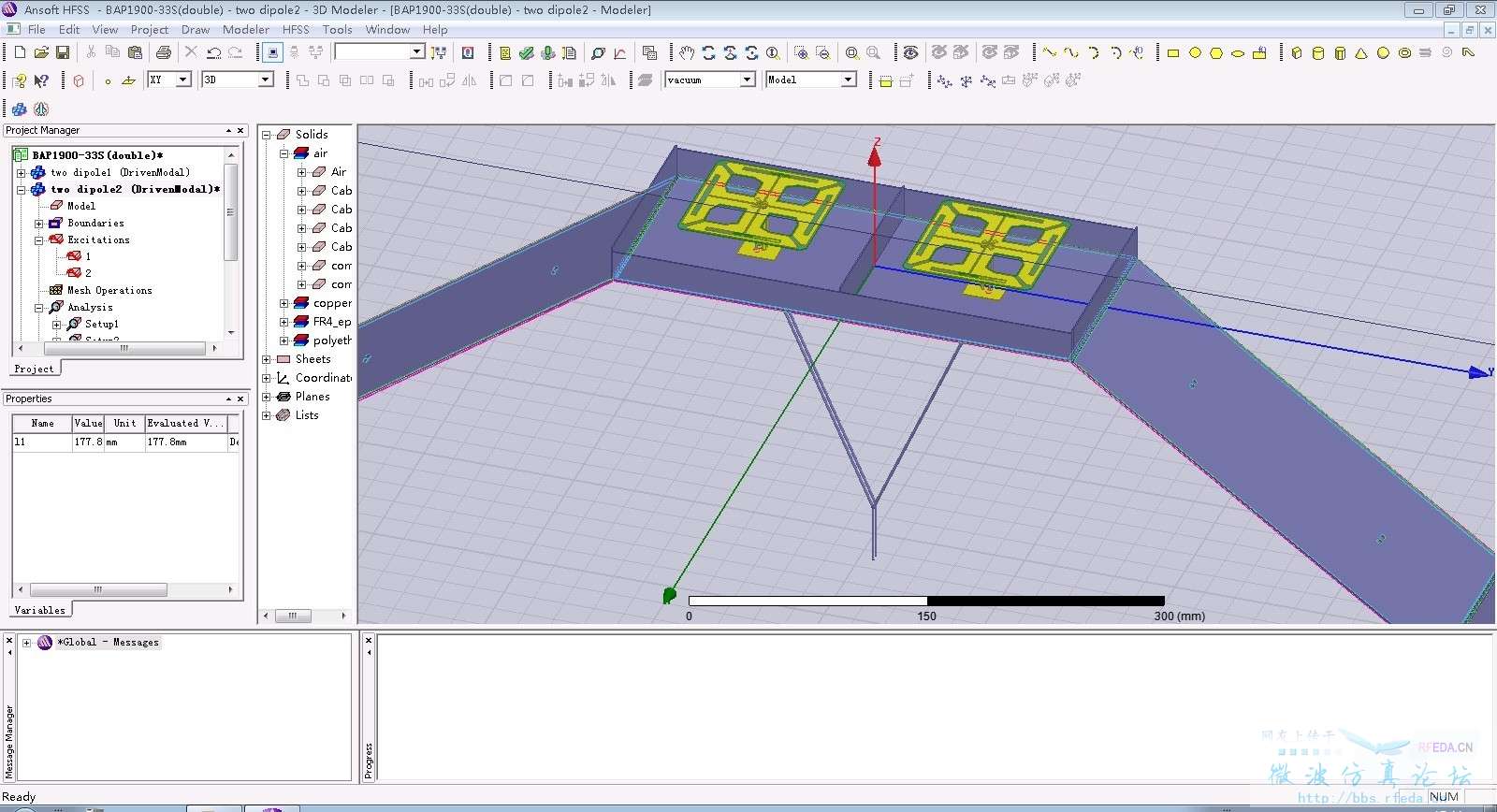

另外我建模以后总是仿真也在走,但是总是提示如下,请教怎么解决:


,天线只需要画阵子就行。  每个阵子单独激励,这个计算量不大的。
但是我们领导让我直接给出两根天线的合路以后的增益波瓣图(33度那个),所以我只能把功分器和所有的东西都画进去。
请教为了得到那个33度天线增益波瓣图,还有别的办法吗,
我使用的功分器模型对吗?


设置激励就行了,把同一个极化的两个端口的幅度都设为1 ,不用画功分器。
你设计的电缆功分器是可以的(当振子是50欧才是对的),个人认为用1+1/4个波长的75欧姆会使匹配带宽有所下降,而且这个不是只有电缆就行了,要转接器的呀,你直接这样画上驻波很大,看天线方向性系数还行,看真实增益看不出来

补充一下,另一个极化的两个端口的激励幅度设为0

学习了,

这款天线我们已经成功设计出来了, 哈哈, 我看小编是京信的吧? 这款天线不是应用在中国的, 是给中东设计的。 看来你们也想拓展那边的市场?

这个只是逆向验证啊,如果需要优化最好还是用参数建模,然后各端口统一相位进行仿真,优化后再看方向图。

请教我按照你的说法仿真,没有错误,但是不能仿真,请看图中提示,是不是功率没有设置正确
我修改了功率口还是不行。
不知道为啥?
郁闷 。麻烦帮我看看



没必要这么画图

我现在只是想要仿真出33度的方向图给客户看看。
你看我的模型有问题么?为啥不能仿真呀》谢谢了。


请教你觉得怎么画好一些,刚开始做天线,啥都不懂。
我现在只是想要仿真出33度的方向图给客户看看。
你看我的模型有问题么?为啥不能仿真呀》谢谢了。

为啥再总是提示
unexpected program error.please contact ansoft.code 1000
这让我咋办呀,模型也没有报错。

模型可以放上来我帮你看看

太谢谢了
我已经给你发消息了,麻烦留个邮箱,我把模型发给你
那个高手有兴趣帮我看看 麻烦留个邮箱我发模型给你
谢谢各位了。

没必要花功分网络,一楼已经告诉你了

我已经重新画了,没有画画功分器
,就是按照一楼说的把同向端口设置为功率1,其他两个端口设置为功率零 ,请看7楼
模型没有报错,但是仿真的时候却
再总是提示unexpected program error.please contact ansoft.code 1000 \1fN0e
这让我咋办呀,模型也没有报错。

模型给我看看

port设置不对,你可以开Help 查看port设置规范,不同的激励设置形式都不一样,你那样简单的给个端口怎么可能仿出结果?
HFSS不熟悉,CST help online文件上有相关的介绍。

出错的原因,应该是你模型的问题。修改激励大小是不会造成不能仿真的情况。

那为啥检测的时候是可以的  ,就是开始仿真就不行了


谢谢,我看了LUMPED端口设置方法,觉得我的设置没啥问题的,

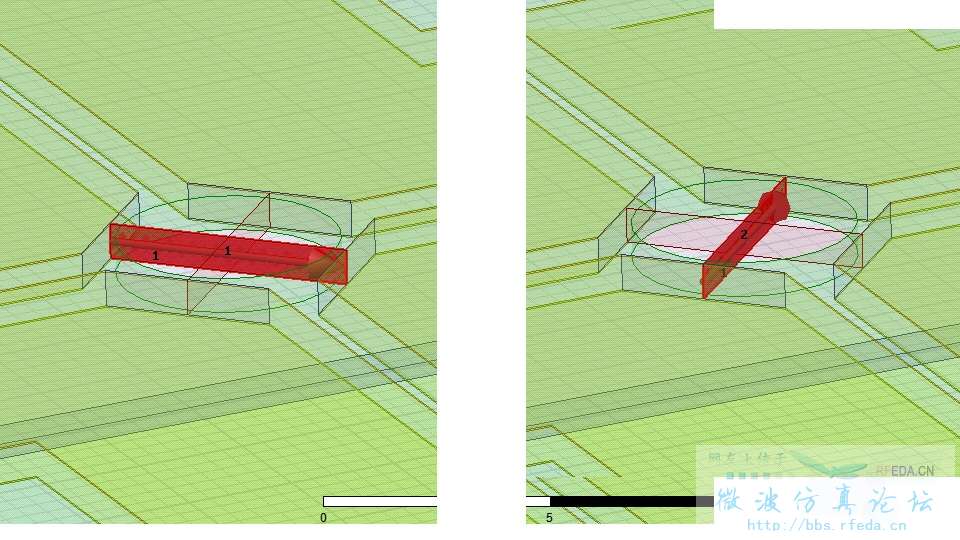

就是画个激励面,选取两边中电连线的。你看看下图



但是单个阵子  一样设计方式,之前是可以仿真的,现在只不过同样办法,设置了两对端口
没一对端口方向是90度的。

端口设置错了

这个帖子没有下文了吗?
端口交叉了吧
