关于双极化天线的馈电,真心求教天线大牛解答。

05-08
关于双极化天线的馈电,真心求教天线高手解答。

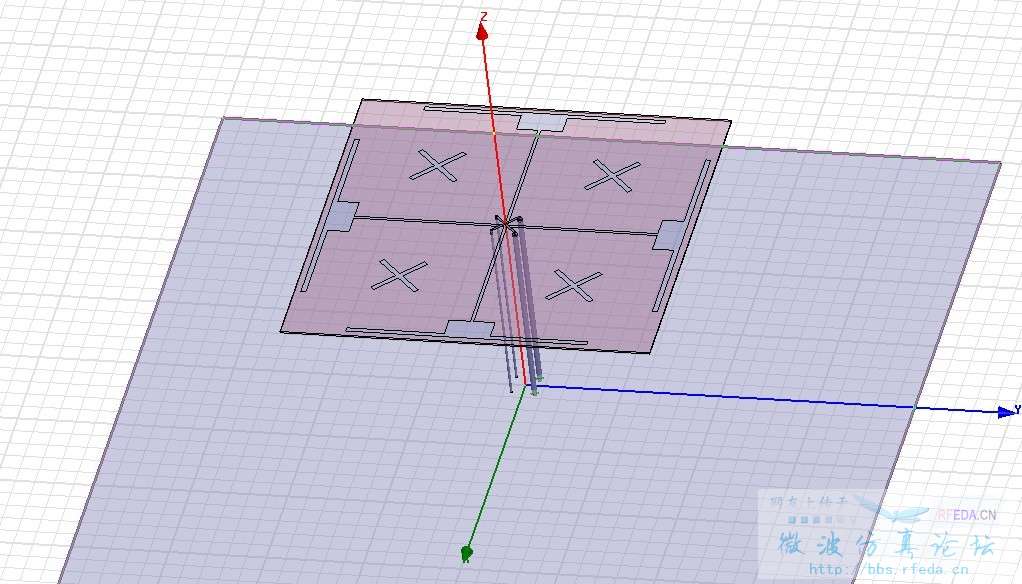

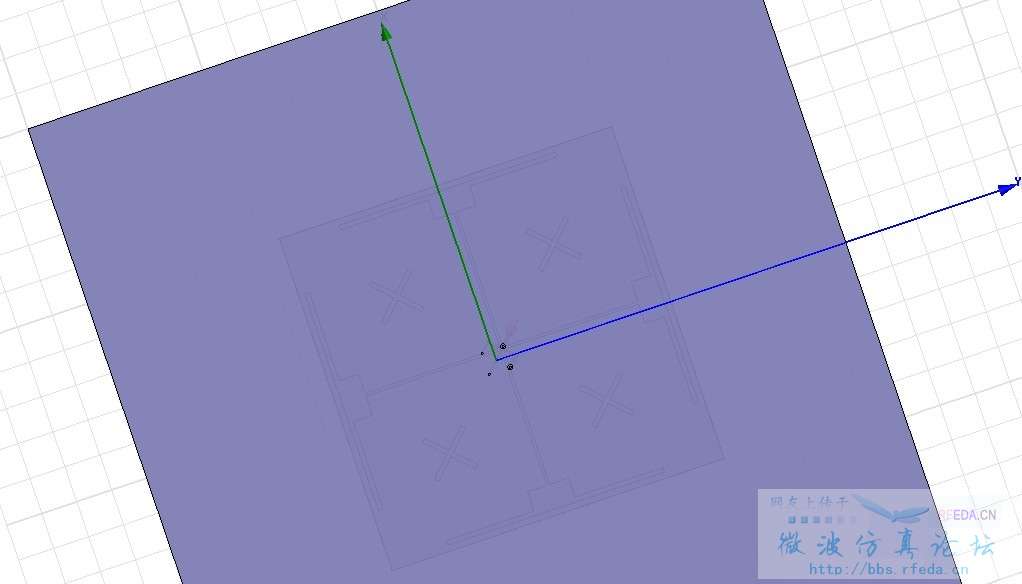

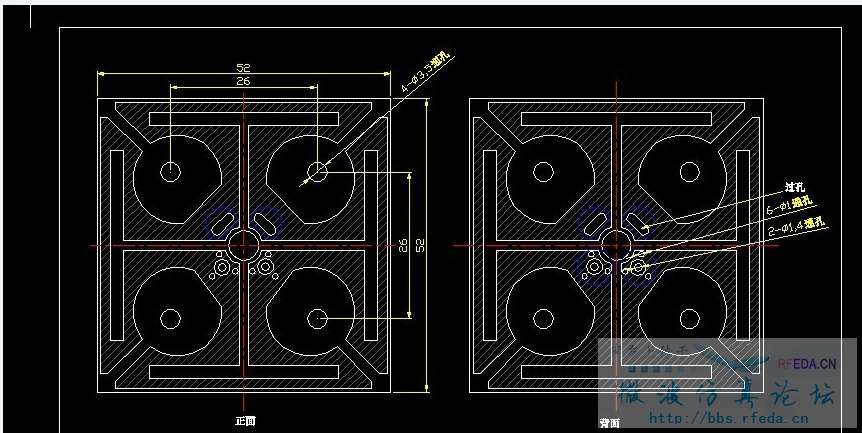

看到这样一个双极化天线模型,已经仿真过,天线s11,方向图都没问题。但是关于这个天线的馈电,实在是不知其中的奥秘。

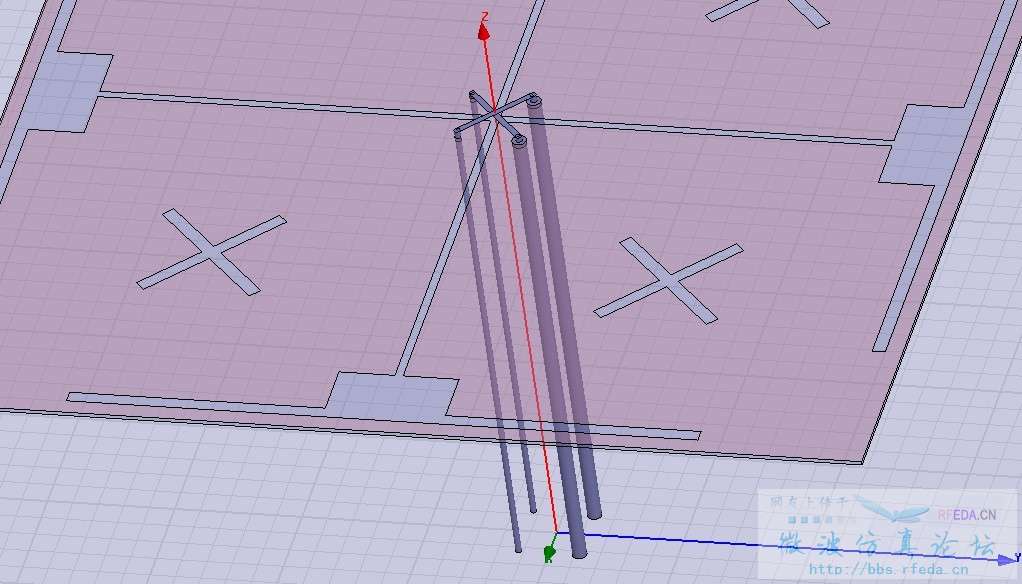

这个天线是同轴线馈电的,加短路柱来增大双极化天线的隔离度,但是同轴线外心是接地的,内芯通过短路柱也接地了,如果对角算一个天线,那么天线的两个振子分别和同轴线内芯外心相连,相当于都接地了,那天线是怎么辐射的呢,如果加比较高的功率,天线会不会烧坏。
天线辐射贴片和地板距离大概 入/4 之前看到有说法是短路柱和馈电柱相当于双线传输线 是不是经过四分之一个波长短路变为开路。
请教各位大牛耐心解答。谢谢

馈电柱是防止同轴线外皮上的电流往回走,如果弄成四分之一波长的话,阻抗无穷大,就没有回流的那部分了
而且并联一个无穷大阻抗也不会改变天线阻抗
短路柱是起支撑作用的,也是相当于与无穷大阻抗并联,不改变阻抗值的
你这是从哪儿弄得模型?国信的?

貌似我有这个图啊


SCI期刊论文

短路和同轴线的外壳形成巴伦结构,提高馈电的平衡性,防止波瓣偏移

这就是所谓振子上的直流接地啊,防雷用的.
对射频信号来说, 对称振子中心部分的电压接近0,所以虽然看起来象短路,却没有实际电流.
而对直流信号,这就是短路了, 在雷电下不会感应出高压.
