请教如何让天线主瓣偏60度?

05-08

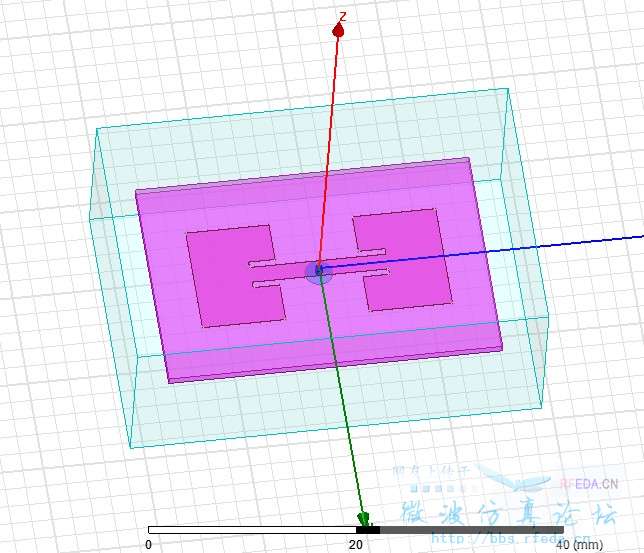

两个矩形贴片,中间是同轴馈电,现在希望天线的主瓣偏离Z轴60度,
调节贴片间距和馈口位置可以让主瓣偏离Z轴,但是最大只能偏到30度,再大就变形了。
我调了两天,不管怎么改都不行,但是老师说可以,我实在是。
求助各位高手啊。

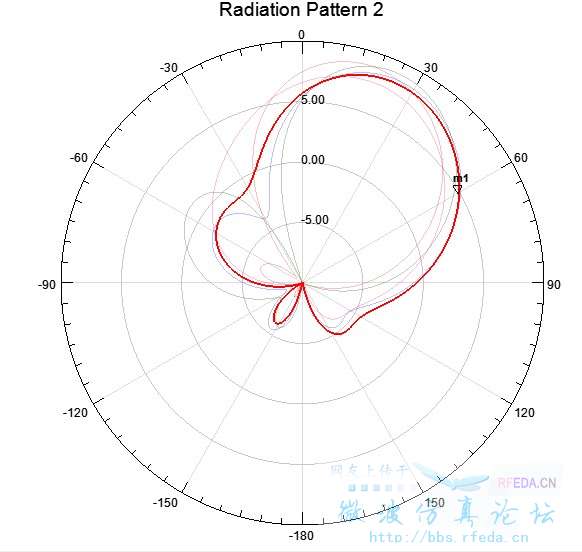

现在方向图是这样的,主瓣最大只能到30度,然后不管怎么改也偏不了了。

呜呜呜求解呀。我快崩溃了。
这个和相控阵的原理一样吧,两个贴片要有相差才行
但是仿真来看就是只能到30度啊。

我觉得可以将两贴片间距减小,将某一贴片大小减小(或者增大),偶模谐振频率(或奇模谐振频率)处的方向图应该会偏向较小贴片方向。

先只设置两个端口,两个贴片,通过改每个端口的相位,使之偏离到你的要求,然后根据相位来画功分器,最后在功分器输入端再画同轴口。

间距越小越好
间距大了容易产生栅板
大致为0.5-0.7个波长应该没问题的
你再通过中间的功分器改变下相位应该就可以了

同轴线出来先加个功分网络吧,然后再分别接到两阵子上,改变其中一个功分网络的长度来调整相位。

我一直有个疑问,像这种矩形贴片天线,我单个贴片的方向图半功率束宽只有50来度,现在要求只用两个贴片,把主瓣方向调到60度,副瓣小于-10dB,这可行吗?

两单元的基本上不现实吧
调到60度都已经很勉强了,还要副瓣小于-10?

我现在的情况是连60度都到不了,只能到30度,角度再大了副瓣就大得离谱了。
我老师不是做天线的,他一定要这么搞,还要我这周出版图
我发自内心觉得这样调不出来。
这研究生读得我好抑郁


定向的天线是调不出来的
你可以试试全向的
定向的你再怎么调也不会出结果的

基站天线里面60度波束指向的副瓣也只是要求-3到-5dB,你这两单元的就不要想了

这个天线是要装在炮弹上的,是炮弹测速系统的天线,除了指定方向以外其他方向上不能有干扰,所以不能用全向的天线。
唉,我准备好被挨批了。
学天线还是要有个靠谱的老师或者学长带带,现在我自己一个人搞,搞对了搞错了我发现不了,老师又只知道催催催

那只能bless了
你们老师这要求太强悍了

谢谢你啊!唉。快绝望了。

If its an array add phase weights

谢谢楼上各位哈。

正解!
