请教这个天线是使用什么方式实现在（太难做了)

05-08

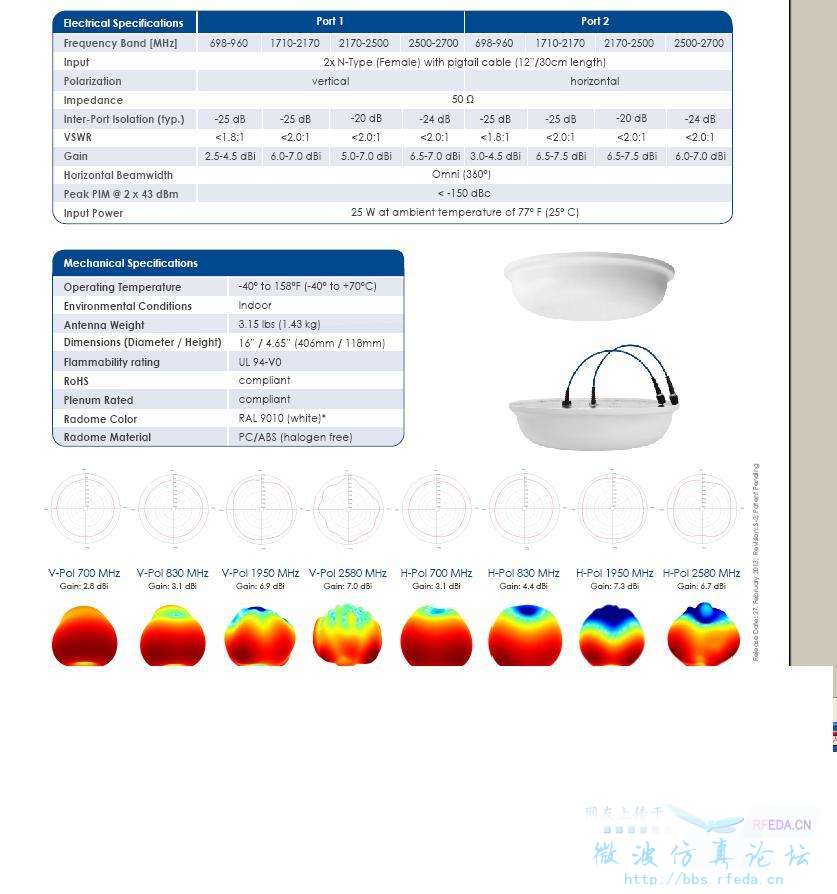

这么宽频段，这么高增益，还是双端口
请教高手这个天线是使用哪种方式实现的，微带，螺旋，还是其他新技术。麻烦说的详细一点。谢谢。

莫非是微带抛物面?

微带抛物面可以做这么宽吗，呵呵

。

这是一个双极化吸顶天线！一个水平极化和垂直极化。

MIMO天线，垂直极化天线应该是双锥天线，以前的吸顶灯天线采用的结构，加上水平极化天线，关键是水平极化天线做这么宽的，有难度

楼上看来是高手呀，

对，只是MIMO天线，一个水平一个垂直难点在于去耦

水平的估计是用水平锥形板状做的
