哪位大神理解这个天线的原理
05-08

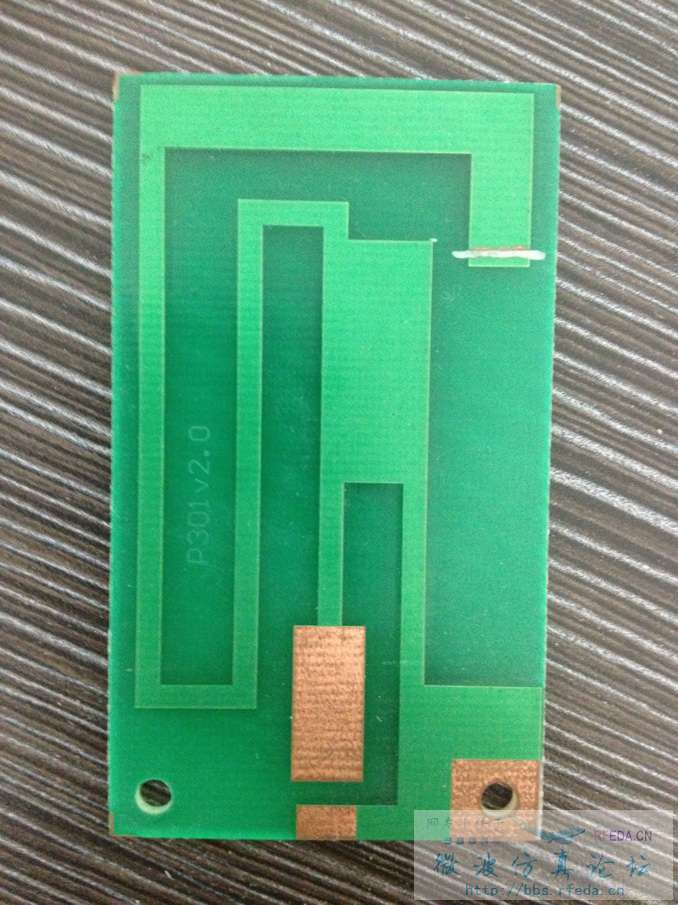

芯线与屏蔽线相连成环，又不像是倒F天线，这样做的原理是什么，有什么好处?还有振子长度是从哪里开始算的，环的部分由覆铜特别粗的地方这又是为什么，困惑很久，求大神指导
天線不是太專業,但這個看來跟PIFA差不多,應該是波長/8吧.
这是450Mhz天线，波长/8应该是的，我就是不理解环的做法，我知道倒F天线是类似的，但是这里少了一块大的地，跟倒F天线又不一样，不理解啊
這個只是天線的部份,地應該是接在其它板子上
体积受限制的折中做法。
天线孔位固定在设备地上，设备地为天线地
螺丝孔接地吧！
你好，你测过那天线没有?什么频率的?
应该就是倒F天线吧
只是空间不够，做了弯折而已
