一个圆极化微带天线
05-08
求助解惑:

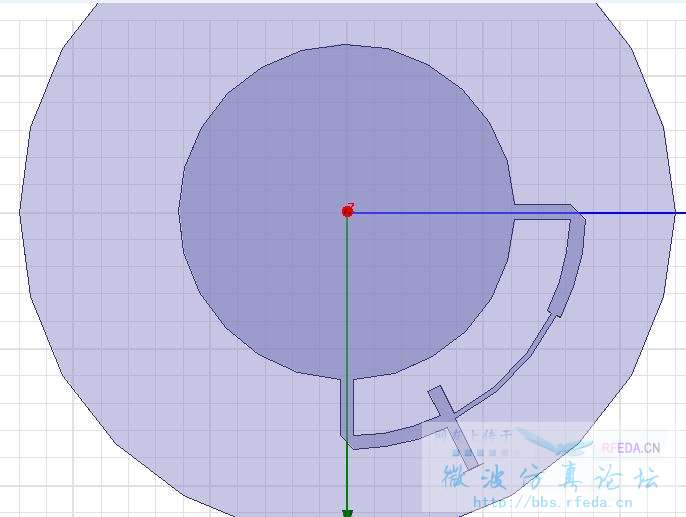

上面这个图是我根据一个成熟的圆极化微带天线产品建的模型,图上仅是底层微带线和贴片,有一个问题非常想不明白:微带贴片两端口馈电,应该是等幅度的对吧,为什么在馈入端两条微带线宽细不一样?这样不就会导致功率分配不等了吗?求大神相助解惑,不胜感激!
那个成熟产品在哪找啊,有实物照片吗?
匹配用的
同感,回去研究下,由模型吗,上边有几个寄生贴片?
嗯,是有匹配作用,问题是怎么实现等功率分配的。指向圆心的那个小尾巴是并联短枝节匹配的吧,老外很喜欢这么做的。
模型还是自己建的,不是很准确。两层结构,一个寄生贴片,下贴片直径62mm,上贴片直径84mm的
如果匹配用的 应该是L/4,L-介质波长,你可以验证一下
1/4介质波长约28mm,那段细线大约35mm了
边馈的阻抗很大的,经过那个宽的阻抗匹配段,把阻抗匹配到窄线的特性阻抗上,做成等幅的两路
首先我们要搞清楚圆极化 圆极化是电场和磁场的正交并且轨迹为圆,你的一个圆片如果只加一个馈电点 无论如何都无法实现圆极化的 再加一路馈电不是为了分功率 而是为了调相位,使得天线实现圆极化,如果采用背馈设计就不用2路馈电了...
圆极化需要两路信号等幅,极化垂直,相位差90
是三个条件缺一不可的,幅度不等就代表是椭圆极化,轴比会比较差
同感
