平面反射阵单元仿真
05-08

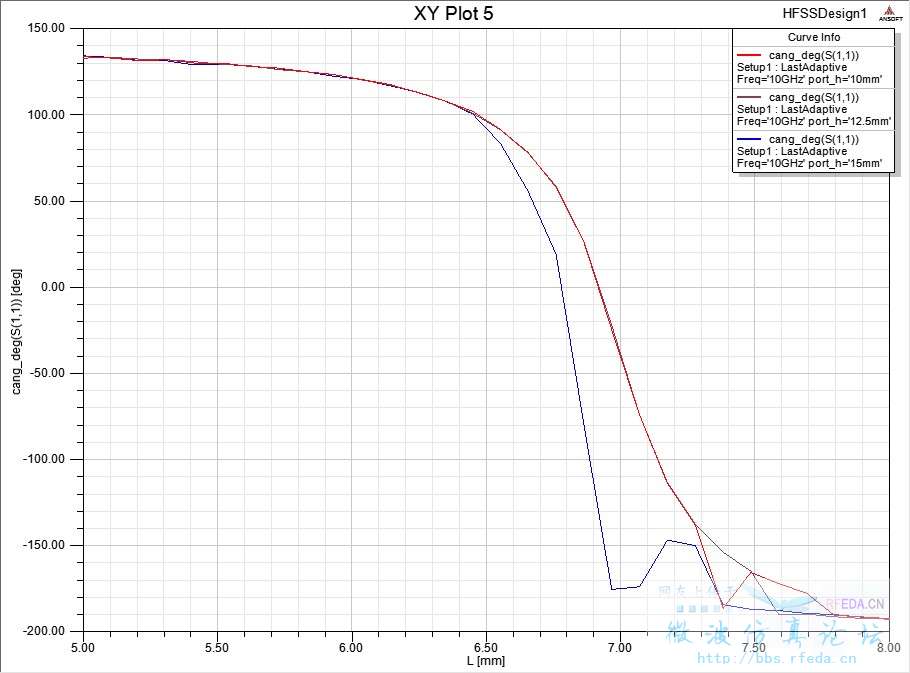

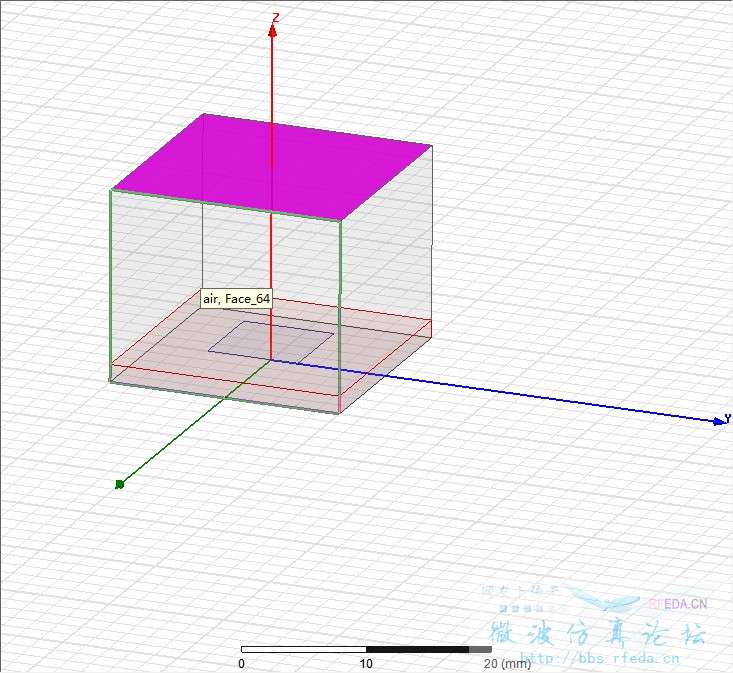

我建模一个微带平板反射阵的单元,利用波导模拟器法模拟无限周期结构(空气盒左右壁为PEC,前后壁为PMC,在空气盒上端采用波端口模拟平面波照射,Deembed到贴片处,如第一个图所示),我想观察随微带贴片尺寸L变化的S11相移曲线,但是发现曲线会有抖动,不光滑,于是改变空气盒的高度(波端口的位置),如第二个图所示,相移曲线随空气盒高度有些变化。现在很不明白,这个相移曲线为什么会与波端口位置有关?想请问这种情况,空气盒应该设为多高呢?急求解答,万分感谢!
如果硬件条件允许 把空气腔高度调高一点;我用的是比较暴力的3倍波长。
嗯,我试一下,请问一下,为什么会与空气高度有关呢?
最初的HFSS10左右的时候要在顶上加PML层。足够大的空气腔高度是要满足远场环境。
特别感谢,确实是要加高空气腔高度。嗯在顶上加PML层不是另一种模拟无限周期结构的方法——主从边界法吗?不限于hfss版本吧?
我一直用的是Floquet port+ Master/Slave boundaries。在没有这个之前,PEC+PMC boundaries+Waveport/Plane Wave+PML是常用的仿真方法哈。
看了效果不错
kankan.....
没放过这个,不过看见了就浏览下
请问小编有没有反射阵方面的资料
看看。
学习下,谢谢分享
请问小编你的天线仿真弄好了吗?能分享一下吗?
这个效果挺好的 如果可以再大点就更好了
最近也在学习这种阵列。单个单元仿真得到的反射相位曲线完全不对,不知道什么原因。
我也来看看
外面的空气层距离里面有多远的距离
无线周期边界好像一直用的是主从边界条件。小编这样的设置方法,不知道结果准确不?可以学习一下
