贴片天线求教

05-08

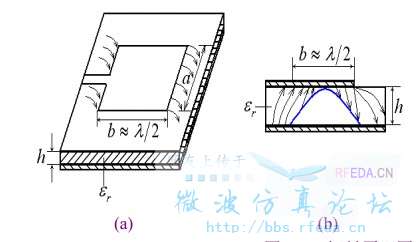

这个是王建老师的天线讲义里面的,这里不懂,求解释。水平分量的电场是同相的。远区辐射场主要由该分量场产生。怎么解释最大辐射方向在垂直于贴片的方向


个人理解是最大辐射方向就是波矢量方向,电流方向沿贴片表面水平流动,电场方向在水平方向同相叠加,波矢量方向与电场方向垂直,推出最大辐射方向垂直贴片表面。

正解,谢谢,下午这个问题已经被射频微波群里面的人员给解释了

不是这样解释的吧,我觉得这样的解释有两个问题:
1,微带贴片天线的上表面应该是没有电流分布的,电流主要集中在贴片边缘的地方;
2,即使贴片表面有电流,由于金属的镜像原理,表面上的电流产生的场也应该是相互抵消的。
贴片天线的辐射场是由于沿着馈电方向的贴片的两个边缘产生的,由于边缘的开放,将会有电流在一个边缘从地道贴片,在另一个边缘从贴片到地。这两个电流沿着垂直和平行于贴片方向分解,垂直分量相互抵消,水平分量同相,相当于组阵,所以在相位中心加强,所以垂直于贴片的方向应该是最大方向。
