贴片天线问题
05-08
对于这个结构的贴片天线,基地材料是有什么用的?别告诉我,做支撑用的,有大神说是减小天线尺寸用的,
不理解,请友们给予解释。
不理解,请友们给予解释。
图片没看懂,不好说

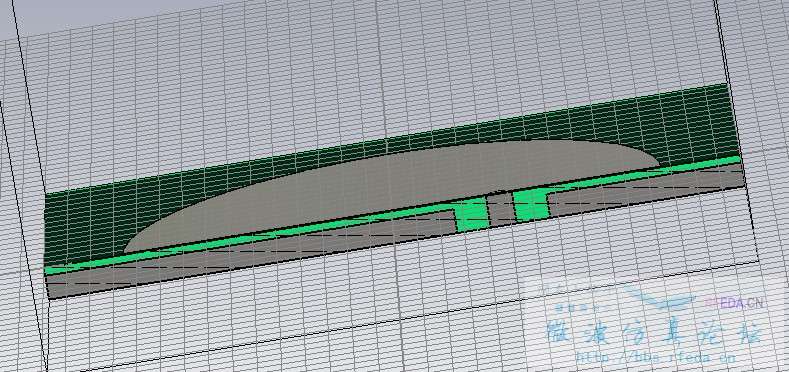

上面灰色的圆形的是贴片天线,中间的那个绿色的是基底,下面的灰色的是PEC材料,接地的
难道是共面的变形?不懂,静待大神解说
用户被禁言,该主题自动屏蔽!
绿色边缘是什么东西?
这个是切面图,绿色的是基底
CPW馈电结构的天线?
共面波导?什么意思?不太懂,传输的是TEM波
个人见解:若是对天线的几何尺寸没有特殊要求的话,贴片的基板就是起支撑作用的。假如没有基板的支撑,贴片怎么能良好固定而稳定工作呢?另外,如果对天线的几何尺寸有特殊要求的话,此时对基板介电常数的选择就要适当选择了,因为天线贴片的谐振尺寸是和sqrt(er)有关的,所以此时的基板就还有减小尺寸的作用。
