请问利用矢网测试天线S参数时吸波材料测放置问题
05-08
各位大神好,请教大家一个问题。天线测试过程中,吸波材料离天线辐射面最小距离是多少啊?
我设计了一款Ka波段的波导结构的圆极化天线,想利用矢网先测试下S11值。测试时我将天线举高放在自由空间中,测试结果不太理想,和仿真结果相差较大。老师说可能因为测试环境的影响,所以建议将天线放在一个吸波材料做成的小暗盒中。按照老师的话,我加了吸波材料重新测试,结果S11改善了,但是随着天线辐射面和吸波材料的距离变化,S参数变化较大。当天线和吸波材料间距只有一个波长时,效果好了很多。但是我觉得这是由于吸波材料吸收了大量的辐射波,结果不可信。所以,我想知道到底吸波材料离天线的距离是如何设置的?一般是几个波长的距离时测试结果可信呢?将天线放在自由空间测试S参数不可以吗?
我设计了一款Ka波段的波导结构的圆极化天线,想利用矢网先测试下S11值。测试时我将天线举高放在自由空间中,测试结果不太理想,和仿真结果相差较大。老师说可能因为测试环境的影响,所以建议将天线放在一个吸波材料做成的小暗盒中。按照老师的话,我加了吸波材料重新测试,结果S11改善了,但是随着天线辐射面和吸波材料的距离变化,S参数变化较大。当天线和吸波材料间距只有一个波长时,效果好了很多。但是我觉得这是由于吸波材料吸收了大量的辐射波,结果不可信。所以,我想知道到底吸波材料离天线的距离是如何设置的?一般是几个波长的距离时测试结果可信呢?将天线放在自由空间测试S参数不可以吗?
求大神指教
将天线放在满足远昌距离条件下
将吸波材料放在天线的远场就可以是吧?

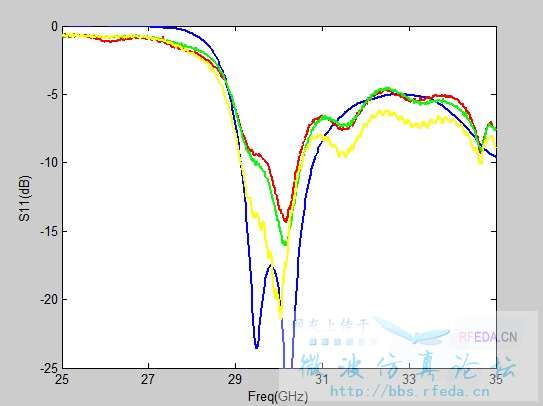

红色的比较可信,ka波段
