哪位大侠帮忙讲解下微带天线的工作原理

几遍不算多，我说的实话，每一遍的感受和知识的获得都是不一样的，希望你静下心好好看，仔细看，别怕公式多，别怕计算复杂，加油

好的，谢谢

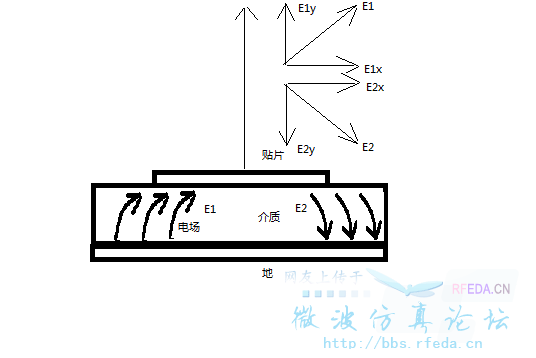

不知道这么解释是否正确。

小编解释的真好

假定电场沿微带结构的宽度与厚度方向没有变化，仅沿约为半波长的贴片长度
方向变化，该电场可近似表示为
 天线的辐射由贴片四周与接地板间的缝隙形成。由等效原理知，窄缝上的辐射
可由面磁流的辐射来等效。等效的面磁流密度为
 沿两条a边的磁流是同相的，故其辐射场在贴片法线方向同相叠加，呈最大值，
且随偏离此方向的角度的增大而减小，形成边射方向图。沿每条b边的磁流都
由反对称的两个部分构成，它们在H面上各处的辐射互相抵消；而两条b边的磁
流又彼此呈反对称分布，因而在E面上各处，它们的场也都相互抵消。在其它
平面上这些磁流的辐射不会完全相消，但与沿两条a边的辐射相比，都相当弱。
由此，矩形微带天线的辐射主要由沿两条a边的缝隙产生，该二边称为辐射边。
所以贴片可表示为相距半个波长 、同相激励并向地板以上半空间辐射的两个缝隙。
也可以考虑电场沿贴片宽度的变化。这时，微带贴片天线可以用贴片周围的四
个缝隙来表示。
这个过程不理解，大侠能不能给解释下啊，感激
